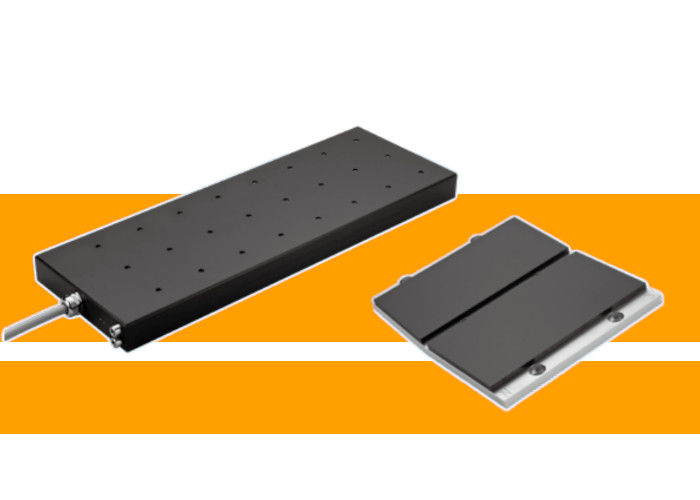

Iron core linear LMFA series motor has an instantaneous thrust of 20,000N and is suitable for the automation industry

Il motore lineare della serie LMFA a nucleo di ferro ha una spinta istantanea di 20.000 N ed è adatto all'industria dell'automazione

  • Temperatura massima della bobina
    120°C
  • Distanza estrema
    30 mm
  • Costante di tempo termico
    150 anni
  • Temperatura di raffreddamento dell'acqua
    20℃
  • Luogo di origine
    Taiwan
  • Numero di modello
    Serie LMFA
  • Quantità di ordine minimo
    Negoziare
  • Prezzo
    Negotiate
  • Imballaggi particolari
    imballaggio personalizzato

Il motore lineare della serie LMFA a nucleo di ferro ha una spinta istantanea di 20.000 N ed è adatto all'industria dell'automazione

Le immagini, i modelli, i parametri e le altre informazioni pertinenti visualizzati nel prodotto sono solo a titolo di riferimento.componenti di precisione, automazione degli uffici e automazione delle fabbriche, o se avete bisogno di prodotti personalizzati in questo campo. benvenuti a contattarci tramite il modulo di consultazione, telefono o qualsiasi altro modo si trova conveniente.Vi risponderemo il prima possibile.. Ci atteniamo sempre allo scopo di lottare per il meglio per fornire il servizio di massima qualità. Non vediamo l'ora di stabilire un rapporto di cooperazione amichevole e stabile con voi.

Descrizione del prodotto:

Il motore lineare sincrono a magnete permanente LMFA è un prodotto motore dalle prestazioni eccellenti, dotato di un sistema di raffreddamento ad acqua integrato, di una densità di spinta ultra elevata, di un sistema di raffreddamento ad acqua, di un sistema di raffreddamento ad acqua, di un sistema di raffreddamento ad acqua, di un sistema di raffreddamento ad acqua, di un sistema di raffreddamento ad acqua e di un sistema di raffreddamento ad acqua.e ha ottenuto le certificazioni UL e CE.

Parametro tecnico:

Il motore lineare della serie LMFA a nucleo di ferro ha una spinta istantanea di 20.000 N ed è adatto all'industria dell'automazione 0

parametro LMFA01 LMFA01L LMFA02 LMFA02L LMFA03 LMFA03L
Spinta continua (N) 74 74 149 149 223 223
Corrente continua (A) 1.4 1.8 2.7 3.6 4.1 5.5
Spinta continua (WC) (N) 149 149 297 297 446 446
Corrente continua (WC) (A) 2.7 3.6 5.4 7.3 8.1 10.9
Spinta istantanea (1s) (N) 282 282 564 564 845 845
Corrente istantanea (1s) (A) 8.4 11.3 16.7 22.6 25.1 33.9
Costante di spinta (N/A) 55.1 40.8 55.1 40.8 100.8 74.6
Forza di aspirazione tra rotore e statore (N) 457 457 914 914 1372 1372
Temperatura massima della bobina (°C) 120
Costante di tempo elettrico (ms) 7.2 7.7 7.2 7.7 7.2 7.7
Resistenza (tra fili, 25 °C) (Ω) 11.7 6.0 5.9 3.0 3.9 2.0
Resistenza (tra fili, 120 °C) (Ω) 15.4 7.9 7.7 4.0 5.1 2.6
Induttanza (tra le linee) (mH) 84.2 46.2 42.1 23.1 28.1 15.4
Distanza estrema (mm) 30
Raggio di piegatura del filo motore (mm) 94
Costante di forza elettromotrice retromotrice (linea a linea) (v/(m/s)) 31.8 23.5 31.8 23.5 31.8 23.5
Costante del motore (25C) (N/√ W) 13.1 13.6 18.6 19.2 22.8 23.5
Resistenza termica (°C/W) 2.25 2.40 1.13 1.20 0.75 0.80
Resistenza termica (WC) (°C/W) 0.56 0.60 0.28 0.30 0.19 0.20
Costante di tempo termico (s) 150
Flusso minimo (L/min) 3.3
Temperatura di raffreddamento dell'acqua (°C) 20
Caduta di pressione (bar) 0.54 0.54 0.82 0.82 1.1 1.1
Interruttore di rilevamento termico 1×Pt1000+1×(3OTC SNM120 in serie)
Velocità massima di spinta istantanea (m/s) 5.39 7.40 5.39 7.40 5.39 7.40

Diagramma delle dimensioni del prodotto

Il motore lineare della serie LMFA a nucleo di ferro ha una spinta istantanea di 20.000 N ed è adatto all'industria dell'automazione 1Il motore lineare della serie LMFA a nucleo di ferro ha una spinta istantanea di 20.000 N ed è adatto all'industria dell'automazione 2

Scenari applicabili:

È ampiamente utilizzato in settori quali l'industria delle macchine utensili, le macchine di lavorazione laser, le macchine per il taglio del vetro e le piattaforme di soppressione delle vibrazioni attive.

Funzione del prodotto:

Progettazione del raffreddamento ad acqua:Attraverso una speciale progettazione elettromagnetica e di dissipazione del calore, riduce efficacemente la temperatura di funzionamento del motore e migliora la stabilità e l'affidabilità del motore.

Densità di spinta ultra elevata:La spinta massima istantanea può raggiungere i 20.000 N. La spinta continua del raffreddamento ad acqua è compresa tra i 149 N e i 7917 N e la spinta istantanea tra i 282 N e i 20.827 N.fornire un potente supporto di potenza per vari scenari di applicazione.

Configurazione flessibile:Il motore a tre fasi è composto da un lato primario (mover) composto da un nucleo di ferro e da un lato secondario (statore) composto da magneti permanenti.Possono essere utilizzate più macchine in base alla situazione., e il numero di statori può essere esteso all'infinito, e la corsa in movimento non è limitata.

Altezze multiple di installazione:Le altezze di installazione sono di 48,5 mm, 50,5 mm, 64,1 mm e 66,1 mm, adattandosi a diversi ambienti di installazione.
