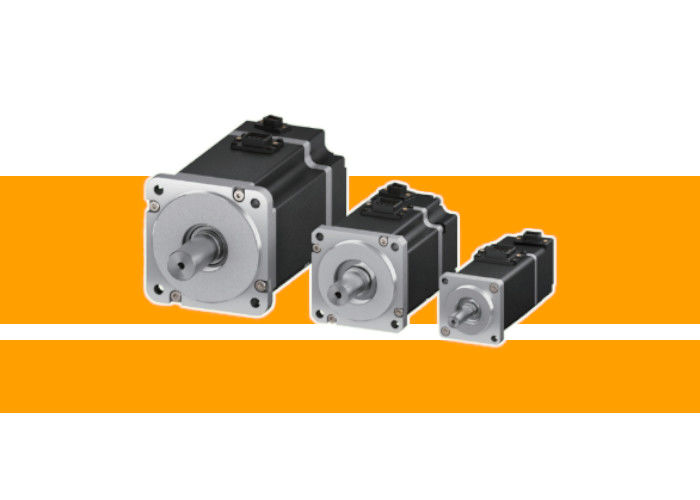

AC servo motor E-series, fast positioning, stable operation, and adjustable load free operation.

Servomotore CA serie E, posizionamento rapido, funzionamento stabile e funzionamento regolabile senza carico.

  • Potenza
    50 W~750 W
  • Livello di protezione
    Protezione IP67
  • codificatore
    17 bit/23 bit
  • Velocità massima
    6000 GIRI/MIN.
  • Luogo di origine
    Taiwan
  • Numero di modello
    Serie E1
  • Quantità di ordine minimo
    Negoziare
  • Prezzo
    Negotiate
  • Imballaggi particolari
    imballaggio personalizzato

Servomotore CA serie E, posizionamento rapido, funzionamento stabile e funzionamento regolabile senza carico.

Le immagini, i modelli, i parametri e le altre informazioni pertinenti visualizzati nel prodotto sono solo a titolo di riferimento.componenti di precisione, automazione degli uffici e automazione delle fabbriche, o se avete bisogno di prodotti personalizzati in questo campo. benvenuti a contattarci tramite il modulo di consultazione, telefono o qualsiasi altro modo si trova conveniente.Vi risponderemo il prima possibile.. Ci atteniamo sempre allo scopo di lottare per il meglio per fornire il servizio di massima qualità. Non vediamo l'ora di stabilire un rapporto di cooperazione amichevole e stabile con voi.

Descrizione del prodotto:

Il servomotore è un tipo di motore ad alta velocità e bassa coppia.e ha le caratteristiche di alta precisione, basso rumore, alta risposta e alta potenza istantanea.

Il servomotore AC di recente sviluppo non è utilizzato solo nelle industrie di automazione come pannelli, semiconduttori, taglio laser, PCB, macchine utensili, elettronica 3C, energia, automobili,misurazione/rilevamento, ecc., ma ha anche un volume più piccolo e un miglioramento della velocità massima e del feedback di precisione di analisi rispetto alla serie FR di generazione precedente.presenta vantaggi quali posizionamento e sintonizzazione veloci, una buona stabilità operativa, e non è necessario adattarsi a carichi mutevoli, migliorando efficacemente l'efficienza e il livello complessivi del lavoro.

Caratteristiche dei servomotori della serie E:

  • La velocità massima può raggiungere 6000 RPM
  • Rotation della risoluzione di 17 bit/23 bit
  • Larghezza di banda di controllo servo elevata
  • Interfaccia di installazione facile e veloce
  • Intervallo di potenza da 50 W a 750 W, facoltativo per il freno, la protezione IP67 e l'installazione della serratura

Scenari di applicazione

Diversi settori dell'automazione quali i pannelli, i semiconduttori, i laser, i PCB, le macchine utensili, la misurazione/prova, l'energia, ecc.

Parametro tecnico

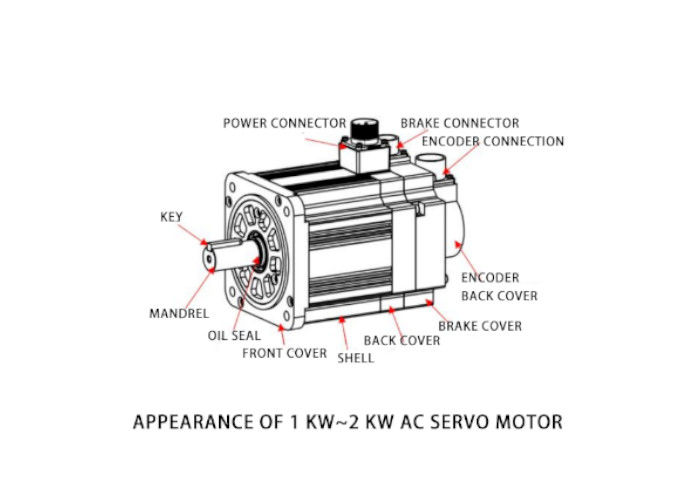

Servomotore CA serie E, posizionamento rapido, funzionamento stabile e funzionamento regolabile senza carico. 0Parametri tecnici di un servomotore a velocità elevata a media inerzia.

Servomotore CA serie E, posizionamento rapido, funzionamento stabile e funzionamento regolabile senza carico. 1

Parametro 1.2kW 2 kW
Voltaggio di ingresso del driver ((V) AC220
potenza di uscita(W) 1200 2000
Torsione nominale(Nm) 5.73 9.55
Corrente nominale(A) 9.1 12
Torsione massima istantanea(Nm) 16 30
Corrente massima istantanea(A) 27 42
Velocità nominale(RPM) 2000
Velocità massima(RPM) 5000
Costante di coppia(Nm/Arms) 0.63 0.796
Costante di forza elettromotrice posteriore(Vrms/KRPM) 41.52 50.49
Resistenza della linea(Ω) 0.482 0.264
Induttanza della linea(mH) 4.54 2.825
Inerzia del rotore (compresi i freni)(kg·m)2) 7.2 12.8
Qualità (compresi i freni)(kg) 5.3(6.1) 7.9(8.7)
Livello di isolamento Classe F
Livello di protezione Auto raffreddamento completamente chiuso, IP67 (esclusa l'estremità dell'albero)
Impedanza di isolamento 10MΩ,DC 500V
Forza dielettrica AC 1500V,60 secondi

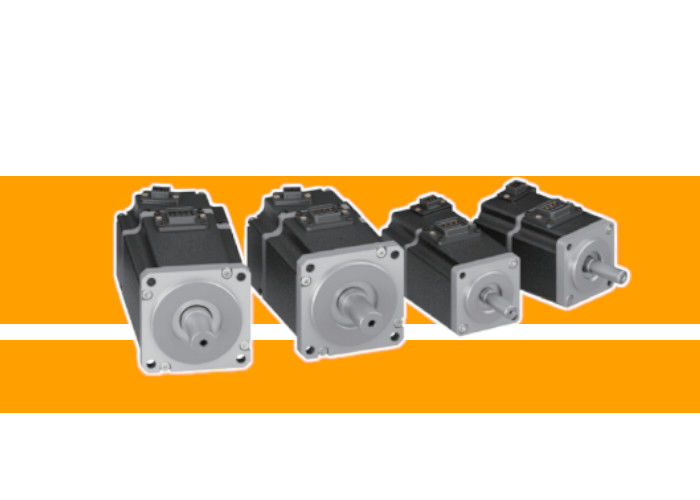

Specifica del servomotore a media inerzia.

Servomotore CA serie E, posizionamento rapido, funzionamento stabile e funzionamento regolabile senza carico. 2

Parametro 50W 100 W 200 W 400 W 750 W 1 kW
Voltaggio di ingresso del driver ((V) AC220
potenza di uscita(W) 50 100 200 400 750 1000
Torsione nominale(Nm) 0.16 0.32 0.64 1.27 2.39 4.77
Corrente nominale(A) 0.64 0.78 1.6 2.5 4.65 5.1
Torsione massima istantanea(Nm) 0.59 1.18 2.24 4.44 8.36 14.3
Corrente massima istantanea(A) 2.8 3.45 6.4 10 18.6 15.3
Velocità nominale(RPM) 3000 2000
Velocità massima(RPM) 6000 3000
Costante di coppia(Nm/Arms) 0.25 0.41 0.4 0.508 0.514 0.935
Costante di forza elettromotrice posteriore(Vrms/KRPM) 18.526 28.364 27.23 33.87 33.48 54.15
Resistenza della linea(Ω) 25.24 22.72 5.53 3.59 1.08 0.81
Induttanza della linea(mH) 13.09 13.86 8.76 7.22 4.6 8
Inerzia del rotore (compresi i freni)(kg-m)2) 0.0368 0.062 0.263 0.48 1.44 7.2
Qualità (compresi i freni)(kg) 0.3(0.5) 0.41(0.61) 0.8(1.03) 1.2(1.74) 2.64(3.3) 5.4(6.2)
Livello di isolamento Classe F
Livello di protezione Auto raffreddamento completamente chiuso, IP67 (esclusa l'estremità dell'albero)
Impedanza di isolamento 10MΩ,DC 500V
Forza dielettrica AC 1500V,60 secondi

Supporto e servizi

  • Assistenza clienti 24 ore su 24, 7 giorni su 7, per rispondere a tutte le domande.
  • Consulenza di esperti in materia di selezione dei prodotti e di risoluzione dei problemi.
  • Informazioni dettagliate sul prodotto e materiali di formazione.
  • Garanzia e riparazione completa.
  • Aggiornamenti e aggiornamenti dei prodotti.

Imballaggio e spedizione

Il servomotore CA serie E è confezionato e spedito in una scatola di cartone progettata per mantenere il prodotto sicuro e protetto durante il trasporto.e sigillato con nastro adesivo.All'interno della scatola, il prodotto è avvolto in una bombola e un imbottito di schiuma per fornire ulteriore ammortizzazione e protezione.Il pacco viene quindi spedito tramite un corriere affidabile come UPS o FedEx. Le informazioni di tracciamento sono fornite al cliente per seguire il progresso del pacco.

Il pacco viene quindi spedito tramite un corriere affidabile come UPS o FedEx. Le informazioni di tracciamento vengono fornite al cliente per seguire il progresso del pacco.I tempi di consegna variano a seconda del metodo di spedizione scelto e della destinazione.
