Linear motor LMFP series, water-cooled. There are only two motors in Europe with an instantaneous thrust of 20,000N

Motore lineare della serie LMFP, raffreddato ad acqua, ci sono solo due motori in Europa con una spinta istantanea di 20.000 N

  • Altezza dell'installazione
    66.1 mm
  • Temperatura massima della bobina
    120°C
  • Temperatura di raffreddamento dell'acqua
    20℃
  • Costante di tempo termico
    150 anni
  • Livello di protezione
    Protezione IP65
  • Luogo di origine
    Taiwan
  • Numero di modello
    Serie LMFP
  • Quantità di ordine minimo
    Negoziare
  • Prezzo
    Negotiate
  • Imballaggi particolari
    imballaggio personalizzato

Motore lineare della serie LMFP, raffreddato ad acqua, ci sono solo due motori in Europa con una spinta istantanea di 20.000 N

Le immagini, i modelli, i parametri e le altre informazioni pertinenti visualizzati nel prodotto sono solo a titolo di riferimento.componenti di precisione, automazione degli uffici e automazione delle fabbriche, o se avete bisogno di prodotti personalizzati in questo campo. benvenuti a contattarci tramite il modulo di consultazione, telefono o qualsiasi altro modo si trova conveniente.Vi risponderemo il prima possibile.. Ci atteniamo sempre allo scopo di lottare per il meglio per fornire il servizio di massima qualità. Non vediamo l'ora di stabilire un rapporto di cooperazione amichevole e stabile con voi.

Descrizione del prodotto:

Il motore lineare sincrono a magneti permanenti di nuova generazione LMFP nella piattaforma di posizionamento ad alta precisione è eccezionale.Sulla base dell'eredità dei vantaggi della generazione precedente e dell'innovazione, è diventato un prodotto di spicco nel mercato europeo delle macchine utensili, fornendo una potenza elevata e la migliore soluzione per le macchine utensili e settori correlati.

Numero LMFP Descrizione

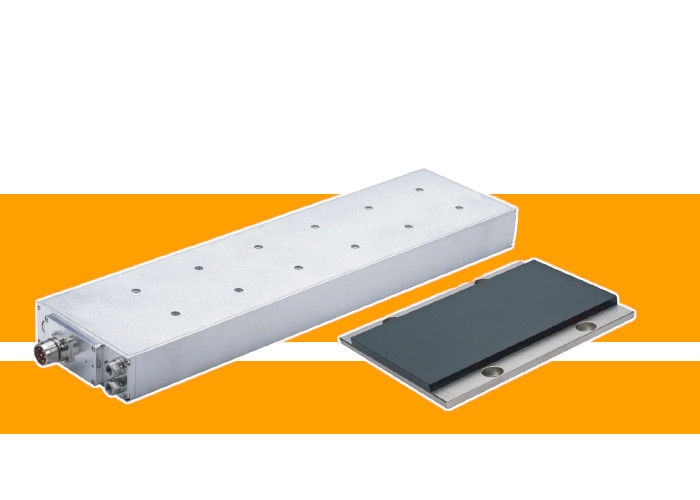

Motore lineare della serie LMFP, raffreddato ad acqua, ci sono solo due motori in Europa con una spinta istantanea di 20.000 N 0

Parametro tecnico:

Parametro LMFP24-F40 LMFP24-H40 LMFP31-Q10 LMFP31-Q20
Spinta continua (N) 874 874 413 413
Corrente continua (A) 5.7 8.6 4.1 8.2
Spinta continua (WC) (N) 1747 1747 827 827
Corrente continua (WC) (A) 11.4 17.2 8.2 16.5
Spinta istantanea (1s) (N) 3477 2477 1797 1797
Corrente istantanea (1s) (A) 35.3 53.2 25.6 51.2
Costante di spinta (N/A) 153.6 101.8 100.3 50.2
Forza di aspirazione tra rotore e statore (N) 4583 4583 3121 3121
Temperatura massima della bobina (°C) 120
Costante di tempo elettrico (ms) 8.1 7.9 12 12
Resistenza (tra fili, 25 °C) (Ω) 7.1 3.2 3.6 0.9
Resistenza [tra le linee, 120C) (Ω) 9.7 4.4 4.9 1.2
Induttanza (tra le linee) (mH) 57.6 25.3 43.2 10.8
Distanza estrema (mm) 30 30 46 46
Costante di forza elettromotrice retromotrice (linea a linea) (Vrms) 88.7 58.8 57.9 29
Costante del motore (25 °C) (N/√ W) 47 46.6 43.3 43.3
Resistenza termica (°C/W) 0.2 0.19 0,77 0.78
Resistenza termica (WC) (°C/W) 0.05 0.05 0.19 0.19
Costante di tempo termico (s) 150
Flusso minimo (L/min) 4
Temperatura di raffreddamento dell'acqua (°C) 20
Caduta di pressione (bar) 3.18 3.18 0.57 0.57
Interruttore di rilevamento termico 1 x PT1000 + 1X(3 PTC SNM 120 in serie)
Velocità massima di spinta istantanea (m/s) 0.7 1.3 2.4 5.1
Potenza di ingresso massima (W) 20565 23200 9130 13883
Perdita di calore massima (W) 1891 1953 494 490

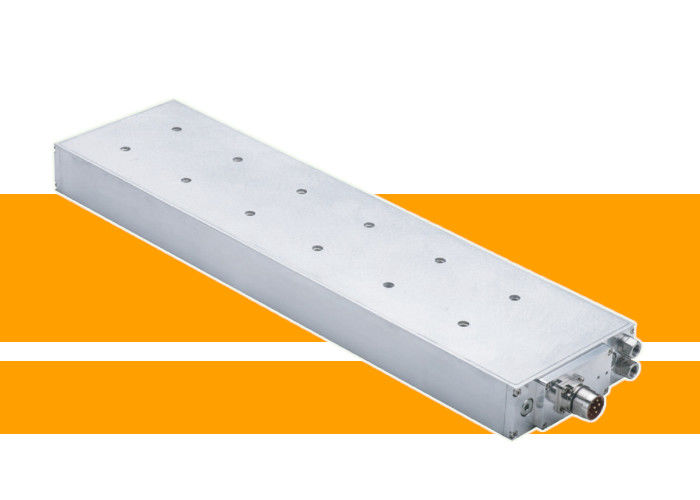

Motore lineare della serie LMFP, raffreddato ad acqua, ci sono solo due motori in Europa con una spinta istantanea di 20.000 N 1Motore lineare della serie LMFP, raffreddato ad acqua, ci sono solo due motori in Europa con una spinta istantanea di 20.000 N 2

Scenari applicabili:

Esso è principalmente applicato nell'industria delle macchine utensili e nei settori correlati, guidando lo sviluppo dell'industria.

Funzione del prodotto:

Contro misure termiche in sospeso:L'eredità e l'ottimizzazione del sistema di raffreddamento ad acqua integrato e la speciale progettazione elettromagnetica e di dissipazione del calore migliorano le prestazioni di densità di spinta,dimostrano prestazioni eccezionali nella gestione termica.

Spinta potente:È l'unico motore lineare sul mercato europeo delle macchine utensili con una spinta istantanea fino a 20.000 N, che offre un forte supporto di potenza all'industria delle macchine utensili.

Tecnologia integrata del guscio dell'imballaggio:In ambienti altamente inquinati come quelli pieni di fluido di taglio e polvere alta e altre condizioni difficili,fornisce una protezione migliore rispetto al livello di impermeabilità IP65 per garantire un funzionamento stabile del motore.

Vantaggi in combinazione:Quando utilizzato in combinazione con il prodotto raffreddato ad acqua di precisione LMFC e con un progetto raffreddato ad acqua a doppio circuito a doppio strato,l'efficienza del motore e la temperatura superficiale possono raggiungere lo stato di prestazione migliore, che fornisce una solida garanzia di elaborazione di alta precisione e di funzionamento stabile.
