A6N series servo drive,High speed network drive Realtime Express,Highly real-time。

Servo drive della serie A6N,Azionamento di rete ad alta velocità Realtime Express,Altamente in tempo reale,..

  • Modello
    A6N
  • Serie
    A6NF/A6NE
  • Modalità di alimentazione
    Corrente alternata
  • Livello di protezione
    Protezione IP65
  • Luogo di origine
    Giappone
  • Numero di modello
    Serie A6N
  • Quantità di ordine minimo
    Negoziare
  • Prezzo
    Negotiate
  • Imballaggi particolari
    imballaggio personalizzato

Servo drive della serie A6N,Azionamento di rete ad alta velocità Realtime Express,Altamente in tempo reale,..

Le immagini, i modelli, i parametri e le altre informazioni pertinenti visualizzati nel prodotto sono solo a titolo di riferimento.componenti di precisione, automazione degli uffici e automazione delle fabbriche, o se avete bisogno di prodotti personalizzati in questo campo. benvenuti a contattarci tramite il modulo di consultazione, telefono o qualsiasi altro modo si trova conveniente.Vi risponderemo il prima possibile.. Ci atteniamo sempre allo scopo di lottare per il meglio per fornire il servizio di massima qualità. Non vediamo l'ora di stabilire un rapporto di cooperazione amichevole e stabile con voi.

Descrizione del prodotto:

Serie A6N

Corrispondenza RTEX

A6NF multifunzionale

Standard A6NE



Corrispondenza in tempo reale espresso (RTEX).

Perseguendo le migliori prestazioni in tempo reale.

Il ciclo di comunicazione massimo è di 0,0625 ms. [con un massimo di 16000 trasmissioni al secondo!]

Velocità di comunicazione 100 Mbps full duplex.

Rispondenza di velocità 3200 Hz.



Funzionalità corrispondente a esigenze multiple.

Clamping e confronto di posizione di alta precisione.

Operazione wireless funzione assoluta.

Funzione di sicurezza I/F con norme internazionali corrispondenti.



Una semplice connessione di rete.

Combinando alte prestazioni e basso costo.

Stabilire la simultaneità attraverso la comunicazione ASIC.

È più facile sviluppare le stazioni master e slave corrispondenti.

Specificità di base:

Serie A6NE (tipo standard)

Posizione, velocità e tipo di coppia.

Progetto Funzione
Fornitura di alimentazione di ingresso 100 V Fornitore di alimentazione del circuito principale 100V ¥120V 50Hz/60Hz monofase
Fornitore di alimentazione del circuito di controllo 100V/120V a fase singola 50Hz/60Hz
200 V Fornitore di alimentazione del circuito principale Tipo A-D Dispositivi per la trasmissione di energia elettrica
Tipo E-F Tre fasi 200V~240V 50Hz/60Hz
Fornitore di alimentazione del circuito di controllo Tipo A-D Fase singola 200V ~ 240V 50Hz/60Hz
Tipo E-F Fase singola 200V-240V B50Hz/60Hz
Condizioni ambientali di utilizzo Temperatura
  • Temperatura di funzionamento da 0 °C a 55 °C (senza congelamento)
  • Temperatura di conservazione -20 °C~65 °C (temperatura massima garantita: 80 °C per 72 ore, ma senza condensazione)
Umidità

Mantenere sotto il 20-85% RH durante l'uso e la conservazione (senza condensazione)

Altezza

Altezza del mare inferiore a 1000 metri

Vibrazione

inferiore a 5,88 m/s2, da 10 Hz a 60 Hz

Modalità di controllo Azionamento ad onde sinusoidali PWM IGBT
Codificatore
  • 23 bit (8388608 risoluzione) codificatore assoluto seriale a 7 fili.
  • Quando si utilizza un sistema incrementale (senza utilizzare dati per più giri), non è necessario collegare la batteria di codificatore assoluto durante l'uso.
CONNECTORE Segnale di controllo Input

8 (allocazione delle funzioni mediante parametri)

Prodotto

3 (allocazione delle funzioni mediante parametri)

Segnale analogo Prodotto 2 uscite (monitor analogici 1 e 2)
Segnale di impulso Prodotto

L'uscita dell'impulso dell'encoder attraverso il driver della linea lunga del segnale di fase A/B

Funzione di comunicazione RealtimeExpressS ((RTEX) Trasmissione in tempo reale delle istruzioni d'azione, delle impostazioni dei parametri, dei monitor di stato, ecc.
USB Può essere collegato a computer per la regolazione dei parametri e il monitoraggio dello stato.
Pannello frontale 17 segmenti di LED2 bit.
2 LED di stato della rete (LINK, COM).
3 Utilizzare un interruttore rotativo per impostare l'indirizzo del nodo.
4 Uscita del monitor analogo (monitor analogo 1 e 2).
Rigenerazione
  • Tipo A-B: senza resistenza rigenerativa integrata (solo esterna)
  • Tipo C-F: resistore rigenerativo integrato (può essere esterno)
Freno dinamico Tipo A-F: incorporato.
Modello di controllo Controllo del circuito semi-chiuso.
Controllo della posizione: controllo della posizione del profilo (PP), controllo della posizione Cyclilc (CP).
Controllo della velocità: controllo della velocità ciclico (CV).
Controllo della coppia: controllo della coppia ciclica (CT).
I suddetti PP/CP/CV/CT possono essere commutati tramite comandi di comunicazione RTEX.



Serie A6NF (multifunzionale)

Posizione, velocità, coppia, tipo di circuito completamente chiuso.

Progetto Funzione
Fornitura di alimentazione di ingresso 100 V Fornitore di alimentazione del circuito principale 100V ¥120V 50Hz/60Hz monofase
Fornitore di alimentazione del circuito di controllo 100V/120V a fase singola 50Hz/60Hz
200 V Fornitore di alimentazione del circuito principale Tipo A-D Dispositivi per la trasmissione di energia elettrica
Tipo E-H Tre fasi 200V~240V 50Hz/60Hz
Fornitore di alimentazione del circuito di controllo Tipo A-D Fase singola 200V ~ 240V 50Hz/60Hz
Tipo E-H Fase singola 200V-240V B50Hz/60Hz
Condizioni ambientali di utilizzo Temperatura
  • Temperatura di funzionamento da 0 °C a 55 °C (senza congelamento)
  • Temperatura di conservazione -20 °C~65 °C (temperatura massima garantita: 80 °C per 72 ore, ma senza condensazione)
Umidità

Mantenere sotto il 20-85% RH durante l'uso e la conservazione (senza condensazione)

Altezza

Altezza del mare inferiore a 1000 metri

Vibrazione

inferiore a 5,88 m/s2, da 10 Hz a 60 Hz

Modalità di controllo Azionamento ad onde sinusoidali PWM IGBT
Codificatore
  • 23 bit (8388608 risoluzione) codificatore assoluto seriale a 7 fili.
  • Quando si utilizza un sistema incrementale (senza utilizzare dati per più giri), non è necessario collegare la batteria di codificatore assoluto durante l'uso.
Feedback del sensore di spostamento esterno Fase A/B · ingresso differenziale del segnale di origine, comunicazione seriale sensore di spostamento della comunicazione seriale produttore corrispondente:
Mitutoyo, Heidanhain, Renishwa, Magnescale, Nklec-Sankyo, Fagor Automation
CONNECTORE Segnale di controllo Input

8 (allocazione delle funzioni mediante parametri)

Prodotto

3 (allocazione delle funzioni mediante parametri)

Segnale analogo Prodotto 2 uscite (monitor analogici 1 e 2)
Segnale di impulso Prodotto

Gli impulsi dell'encoder o degli impulsi del sensore di spostamento esterno vengono emessi attraverso i driver a linea lunga del segnale di fase A/B.

Funzione di comunicazione RealtimeExpressS ((RTEX) Trasmissione in tempo reale delle istruzioni d'azione, delle impostazioni dei parametri, dei monitor di stato, ecc.
USB Può essere collegato a computer per la regolazione dei parametri e il monitoraggio dello stato.
Funzione di sicurezza Termini di sicurezza funzionali corrispondenti.
Pannello frontale 17 segmenti di LED2 bit.
2 LED di stato della rete (LINK, COM).
3 Utilizzare un interruttore rotativo per impostare l'indirizzo del nodo.
4 Uscita del monitor analogo (monitor analogo 1 e 2).
Rigenerazione
  • Tipo A-B, tipo G, tipo H: nessuna resistenza rigenerativa integrata (solo esterna)
  • Tipo C-F: resistore rigenerativo integrato (può essere esterno)
Freno dinamico Tipo A-G: tipo H integrato: solo esterno.
Modello di controllo Controllo a circuito semi chiuso.
Controllo della posizione: controllo della posizione del profilo (PP), controllo della posizione Cyclilc (CP).
Controllo della velocità: controllo della velocità ciclico (CV).
Controllo della coppia: controllo della coppia ciclica (CT).
2 Controllo a circuito chiuso completo
Controllo della posizione: controllo della posizione del profilo (PP), controllo della posizione ciclica (CP)
Le due modalità 1 e 2 di cui sopra possono essere commutate tramite parametri
I suddetti PP/CP/CV/CT possono essere commutati tramite comandi di comunicazione RTEX

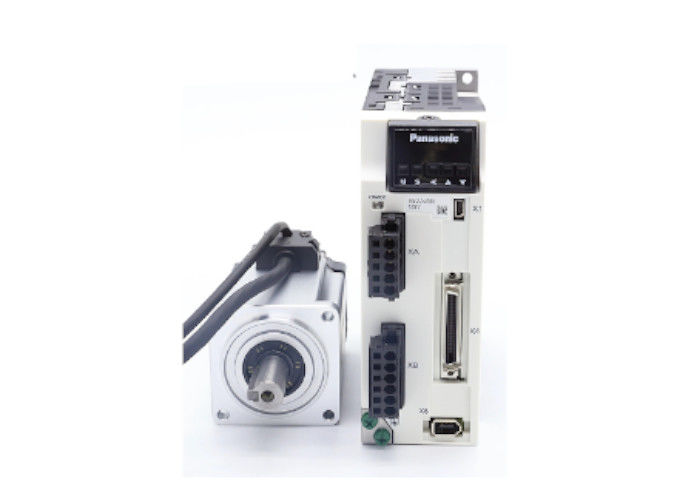

Servo drive della serie A6N,Azionamento di rete ad alta velocità Realtime Express,Altamente in tempo reale,.. 0

le specifiche:

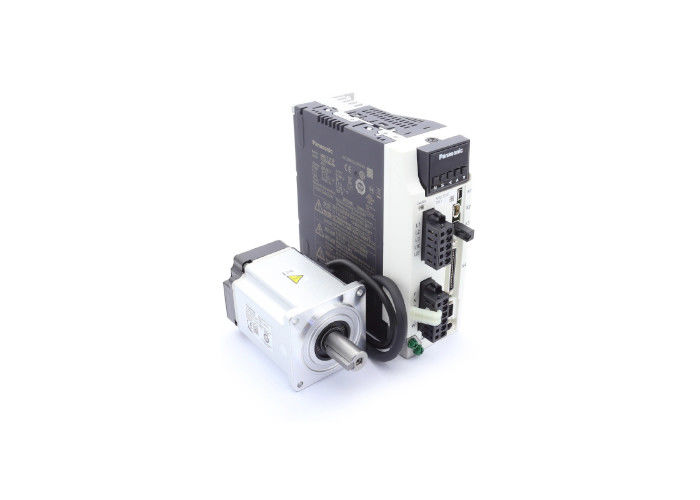

Servo drive della serie A6N,Azionamento di rete ad alta velocità Realtime Express,Altamente in tempo reale,.. 1Servo drive della serie A6N,Azionamento di rete ad alta velocità Realtime Express,Altamente in tempo reale,.. 2

1Simbolo del modello

Il simbolo Nome del modello   Il simbolo Nome del modello
MAD Tipo A MDD Tipo D
MBD Tipo B MED Tipo E
MCD Tipo C MFD Tipo F



2 serie

Il simbolo Nome della serie
L Serie A6



Funzioni di sicurezza

Il simbolo Specificità
N Nessuna funzione di sicurezza
T con dispositivi di sicurezza



4Corrente nominale massima di uscita del conducente

Il simbolo Corrente nominale   Il simbolo Corrente nominale
0 6A 5 40A
1 8A 8 60A
2 12A A 100A
3 22A B 120A
4 24A



5Specificativi della tensione di alimentazione

Il simbolo Specificità
1 di tensione di 100 V monofase
2 di tensione di 200 V a tre fasi
3 200V monofase/trifase



6Specificazioni I/F 7Differenziazione funzionale

Il simbolo Specificità Il simbolo Specificità
S Analogo/Pulso E Tipo universale (specifico del treno di impulsi)
F Multifunzione (impulso, analogo, circuito completamente chiuso)
G Tipo di comunicazione universale (specifico del treno di impulsi, RS232/RS485)
N RTEX E Nessuna funzione di sicurezza
F con dispositivi di sicurezza



Supporto e servizi

  • Assistenza clienti 24 ore su 24, 7 giorni su 7, per rispondere a tutte le domande.
  • Consulenza di esperti in materia di selezione dei prodotti e di risoluzione dei problemi.
  • Informazioni dettagliate sul prodotto e materiali di formazione.
  • Garanzia e riparazione completa.
  • Aggiornamenti e aggiornamenti dei prodotti.

Imballaggio e spedizione

Il servo drive della serie A6N è confezionato e spedito in una scatola di cartone progettata per mantenere il prodotto sicuro e protetto durante il trasporto.e sigillato con nastro adesivo.All'interno della scatola, il prodotto è avvolto in una bombola e un imbottito di schiuma per fornire ulteriore ammortizzazione e protezione.Il pacco viene quindi spedito tramite un corriere affidabile come UPS o FedEx. Le informazioni di tracciamento sono fornite al cliente per seguire il progresso del pacco.

Il pacco viene quindi spedito tramite un corriere affidabile come UPS o FedEx. Le informazioni di tracciamento vengono fornite al cliente per seguire il progresso del pacco.I tempi di consegna variano a seconda del metodo di spedizione scelto e della destinazione.
