Torque Range 0.38-3.8N・m Enhanced MCNB Molddisc Series for Small Non-Excited Action Brake

Intervallo di coppia 0,38-3,8N·m Serie MCNB Molddisc migliorata per piccoli freni non eccitati

  • Evidenziare

    Serie MCNB Molddisc migliorata

    ,

    3.8N·m Moldedisc Series

  • Gamma di coppia di torsione
    0.38~3.8N·m
  • Parametri elettrici
    CC 24V
  • Numero ammissibile di rotazioni
    6000r/Min
  • Momento di inerzia
    bassa inerzia
  • Luogo di origine
    Giappone
  • Numero di modello
    Serie MCNB Molddisc
  • Quantità di ordine minimo
    Negoziare
  • Prezzo
    Negotiate
  • Imballaggi particolari
    imballaggio personalizzato

Intervallo di coppia 0,38-3,8N·m Serie MCNB Molddisc migliorata per piccoli freni non eccitati

Le immagini, i modelli, i parametri e le altre informazioni pertinenti visualizzati nel prodotto sono solo a titolo di riferimento.componenti di precisione, automazione degli uffici e automazione delle fabbriche, o se avete bisogno di prodotti personalizzati in questo campo. benvenuti a contattarci tramite il modulo di consultazione, telefono o qualsiasi altro modo si trova conveniente.Vi risponderemo il prima possibile.. Ci atteniamo sempre allo scopo di lottare per il meglio per fornire il servizio di massima qualità. Non vediamo l'ora di stabilire un rapporto di cooperazione amichevole e stabile con voi.

Descrizione del prodotto:

Il freno ad azione non eccitato della serie MCNB Molddisc è un prodotto ad alte prestazioni con ampie prospettive di applicazione in servomotori e robot a causa della sua elevata coppia, durata, bassa coppia di inerzia,Grazie a parametri elettrici precisi e una progettazione meccanica ottimizzata, questo freno può fornire un controllo della frenata stabile e affidabile,soddisfacendo gli elevati requisiti per le prestazioni di frenatura nel campo dell'automazione industriale.

Parametro tecnico:

Tabella delle dimensioni

Modello MCNB 3 15 40
coppia di attrito statico 〔N・m〕 0.38 1.52 3.8
inerzia J × 10-4〔kg·m2 0.02 0.018 0.075
diametro del foro dh7 8 10 12
direzione circonferenziale A 35 52 68
B±0.2 29 46 60
C-0.1 35 52 68
E 9 12 18
F 3.4 3.4 4.5
G 7 8 8
H 12 19 25
direzione assiale L 28.2 24.5 27.5
M 27.7 24 27
N 20.7 16 17.6
P±0.2 23.9 19.8 21.4
Q. 3.5 4 4
R 6 6.5 7
S[dimensione media iniziale] 0.06 ~ 0.13 0.07~0.15 0.08 ~ 0.15
massa [kg] 0.15 0.3 0.6

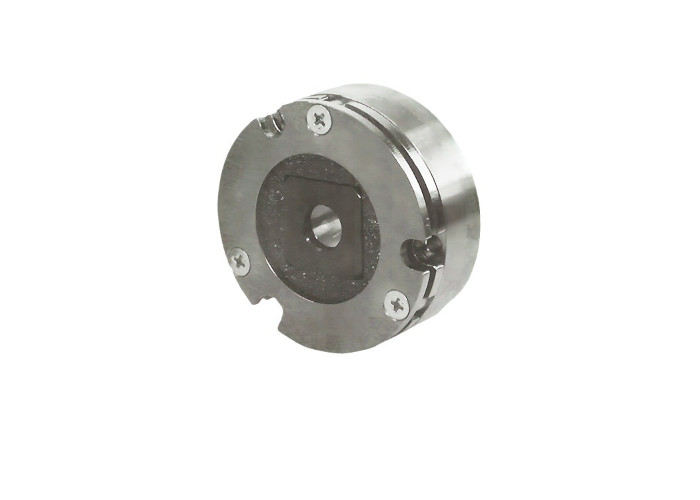

Intervallo di coppia 0,38-3,8N·m Serie MCNB Molddisc migliorata per piccoli freni non eccitati 0



Tabella delle prestazioni

Modello
MCNB

Specifica della coppia (N · m) Coil (20 °C) Tempo di attrazione del magnete (ms) Tempo di rilascio dell'armatura (ms) Numero ammissibile di rotazioni ((r/min)
Tensione CC (V) Corrente continua (A) Resistenza (Ω) Potenza (W)
3 0.38 24 0.25 94.4 6.1 40 10 6000
15 1.52 24 0.30 78.9 7.3 50 20 6000
40 3.8 24 0.35 67.8 8.5 70 20 6000



Scenari applicabili:

Adatti a motori:Ampiamente applicabile ai servomotori dalle dimensioni Φ40 alle Φ80, soddisfacendo la richiesta di controllo preciso della frenata nel campo dell'automazione industriale.

Applicazioni per robot:applicabile anche al settore della robotica, fornendo soluzioni di frenatura stabili e affidabili.

Funzione del prodotto:

Funzione di frenatura:Attraverso i principi elettromagnetici, si ottiene un controllo della frenata veloce e affidabile per garantire la sicurezza e la stabilità del funzionamento dell'apparecchiatura.

Basso rumore e basse vibrazioni:Il design ottimizzato riduce il rumore e le vibrazioni durante il funzionamento, migliorando l'esperienza generale dell'utente.

Personalizzazione:Possiamo fornire servizi personalizzati in base alle esigenze del cliente, incluse forme speciali (come l'aggiunta di vassoi di filo) e prestazioni, per soddisfare requisiti specifici in diversi scenari.

Alta efficienza:Il materiale di attrito con elevato coefficiente di attrito garantisce l'elevata efficienza del freno e prolunga la vita utile del prodotto.

Supporto e servizi



  • Assistenza clienti 24 ore su 24, 7 giorni su 7, per rispondere a tutte le domande.
  • Consulenza di esperti in materia di selezione dei prodotti e di risoluzione dei problemi.
  • Informazioni dettagliate sul prodotto e materiali di formazione.
  • Garanzia e riparazione completa.
  • Aggiornamenti e aggiornamenti dei prodotti.

Imballaggio e spedizione

MCNB Molddisc serie prodotto di produzione speciale piccolo freno d'azione non eccitato è confezionato e spedito in una scatola di cartone che è progettato per mantenere il prodotto sicuro e protetto durante il trasporto.La scatola ha un inserto di taglia personalizzata per adattare il prodotto in modo sicuroAll'interno della scatola, il prodotto è avvolto in una busta a bolle e un rivestimento di schiuma per fornire ulteriore ammortizzazione e protezione.Un biglietto di confezione e eventuali materiali promozionali sono inclusi nel pacco.Il pacco viene quindi spedito tramite un corriere affidabile come UPS o FedEx. Le informazioni di tracciamento vengono fornite al cliente per seguire il progresso del pacco.I tempi di consegna variano a seconda del metodo di spedizione scelto e della destinazione.

Il pacco viene quindi spedito tramite un corriere affidabile come UPS o FedEx. Le informazioni di tracciamento vengono fornite al cliente per seguire il progresso del pacco.I tempi di consegna variano a seconda del metodo di spedizione scelto e della destinazione.

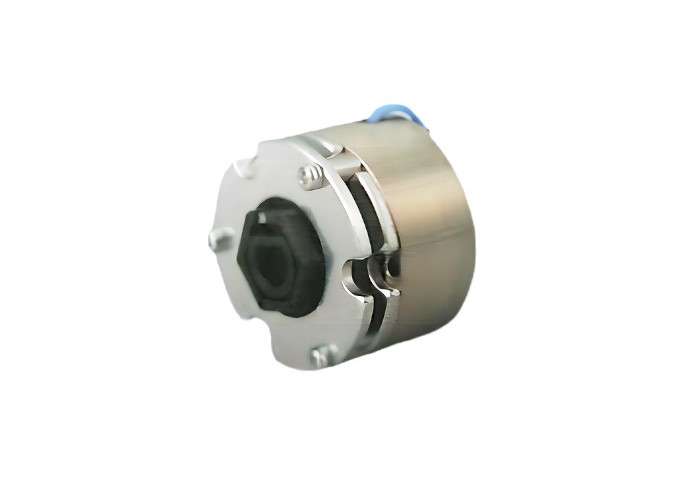

Intervallo di coppia 0,38-3,8N·m Serie MCNB Molddisc migliorata per piccoli freni non eccitati 1
