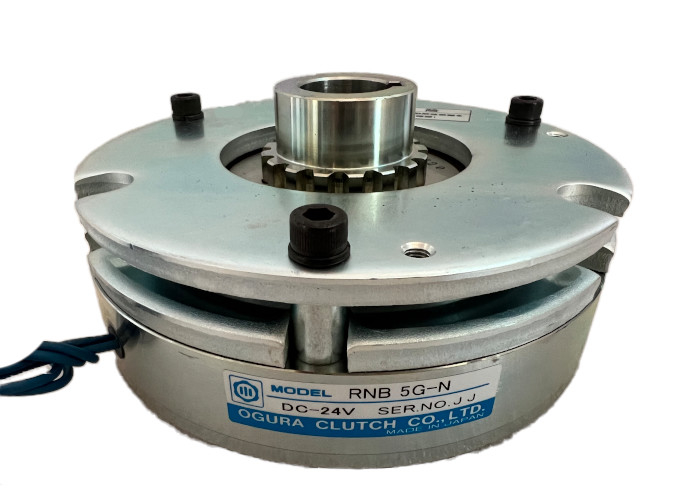

Single-phase full wave Rectification Powered RNB-N Brakes for 100V/200V AC Input

Freni RNB-N monofase a onda piena di rettificazione a motore per ingressi di corrente alternata da 100 V/200 V

Prodotti - Imbroglio
  • Evidenziare

    Fermini di ingresso a corrente alternata di 100 V/200 V

    ,

    Freni di rettificazione a onda piena monofase

    ,

    Freni RNB-N

  • Gamma di coppia di torsione
    2 ‰ 200 N·m
  • Voltaggio
    DC24V/DC90V
  • Metodo di rettifica
    Onda piena monofase
  • Frequenza
    50/60 Hz
  • Voltaggio di ingresso CA
    100V/200V
  • Uscita di corrente continua
    24V/90V
  • Luogo di origine
    Giappone
  • Marca
    OGURA
  • Numero di modello
    Serie RNB-N
  • Quantità di ordine minimo
    Negoziare
  • Prezzo
    Negotiate
  • Imballaggi particolari
    imballaggio personalizzato

Freni RNB-N monofase a onda piena di rettificazione a motore per ingressi di corrente alternata da 100 V/200 V

  • Single-phase full wave Rectification Powered RNB-N Brakes for 100V/200V AC Input
  • Single-phase full wave Rectification Powered RNB-N Brakes for 100V/200V AC Input
Ottieni prezzo Contattaci

Le immagini, i modelli, i parametri e le altre informazioni pertinenti visualizzati nel prodotto sono solo a titolo di riferimento.componenti di precisione, automazione degli uffici e automazione delle fabbriche, o se avete bisogno di prodotti personalizzati in questo campo. benvenuti a contattarci tramite il modulo di consultazione, telefono o qualsiasi altro modo si trova conveniente.Vi risponderemo il prima possibile.. Ci atteniamo sempre allo scopo di lottare per il meglio per fornire il servizio di massima qualità. Non vediamo l'ora di stabilire un rapporto di cooperazione amichevole e stabile con voi.

Descrizione del prodotto:

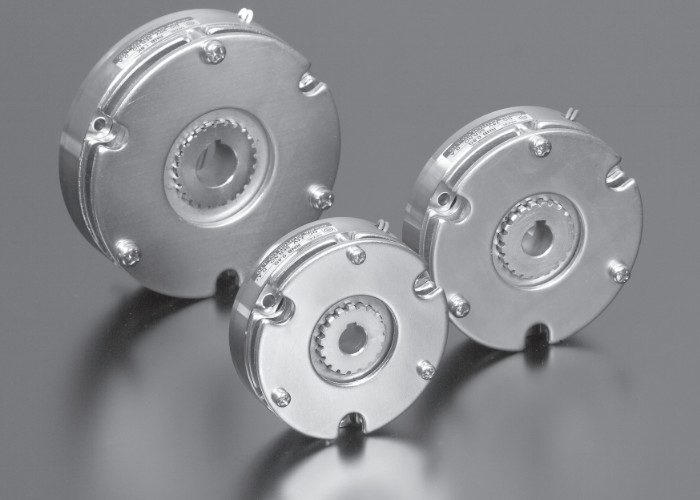

Il freno di azionamento non eccitato della serie RNB-N è un prodotto di frenatura compatto e ad alte prestazioni con caratteristiche quali frenata veloce, coppia elevata e rilascio manuale.È ampiamente utilizzato in vari scenari industriali che richiedono la tenuta e l'arresto di emergenzaLe sue dettagliate specifiche di parametri e le istruzioni di installazione forniscono agli utenti un supporto tecnico completo e affidabile.

Parametro tecnico:

RNB-N freno di funzionamento non eccitato [per tenuta]

0.2 tipo, 0.4 tipo, 0.8 tipo, 1.6 tipo

Torsione: 2 - 16 N·m

Modello RNB-N 0.2G 0.2K 0.4G 0.4K 0.8G 0.8K 1.6G 1.6K
Specifica della tensione DC (V) 24 90 24 90 24 90 24 90
Torsione di attrito statico 〔N・m〕 2 4 8 16
Inerzia J × 10-4〔kg·m2〕 0.215 0.360 0.782 2.93
Diametro del foraggio dH7 12 12 14 19
Capo della chiave bE9×t+0.15 4 per 13.5 4 per 13.5 5×16 5×21
Direzione circonferenziale A 77 85 97 117
B 68 74 85 108
Ch9 77 85 97 117
D 3 4 4 4
E 20 20 25 40
F 4.5 5.5 5.5 5.5
G 10 11 11 11
H - - - -
Direzione assiale L 30 32 35 41
M 25.5 27.5 29.5 34.5
N 15 16 17 19.5
P 18 16 14 15
Q. 8 12 16 20
R 7 7.5 8.5 8.5
S(attraverso per fermarsi) 0.15 ~ 0.3 0.15 ~ 0.3 0.15 ~ 0.3 0.15 ~ 0.3
Massa (kg) 0.6 0.85 1.2 1.9

Freni RNB-N monofase a onda piena di rettificazione a motore per ingressi di corrente alternata da 100 V/200 V 0



RNB-N freno di funzionamento non eccitato [per tenuta]

Tipo 3, tipo 5, tipo 10, tipo 20

Torsione: 30 - 200 N·m

Modello RNB-N 3G 3K 5G 5K 10G 10K 20G 20 mila.
Specifica della tensione DC (V) 24 90 24 90 24 90 24 90
Torsione di attrito statico 〔N・m〕 30 50 100 200
Inerzia J × 10-4〔kg·m2〕 3.27 6.49 13.70 24.30
Diametro del foraggio dH7 19 24 28 32
Capo della chiave bE9×t+0.15 5×21 7×27 7×31 10 per 35.5
Direzione circonferenziale A 125 145 165 187
B 112 130 150 170
Ch9 125 145 165 187
D 4 5 5 6
E 49 49 62 62
F 6.6 6.6 9 9
G 14 14 18 18
H M5 M5 M6 M6
Direzione assiale L 53.5 56.5 71 81
M 46 49 61 71
N 26 27 32 37
P 16 18 22 21
Q. 25 25 30 40
R 11 14 17 21
S ((attraverso per fermarsi) 0.15 ~ 0.3 0.15 ~ 0.3 0.15 ~ 0.3 0.2~0.35
Massa (kg) 3.6 5.2 7.9 12.3

Freni RNB-N monofase a onda piena di rettificazione a motore per ingressi di corrente alternata da 100 V/200 V 1





Tabella delle prestazioni (caratteristiche operative).

Tipo RNB-N [per detenzione] tipo 0,2, tipo 0,4, tipo 0,8, tipo 1,6, tipo 3, tipo 5, tipo 10, tipo 20.

Modello

RNB-N

 Specifica della coppia (N · m) Coil (20 °C) Tempo di attrazione del magnete (ms) Tempo di rilascio dell'armatura (ms) Numero ammissibile di rotazioni ((r/min)
Tensione CC (V) Corrente continua (A) Resistenza (Ω) Potenza (W)
0.2 G 2 24 0.41 59 10 35 12 5000
K. 90 0.11 815
0.4 G 4 24 0.54 45 13 45 12 4000
K. 90 0.14 630
0.8 G 8 24 0.63 38 15 55 15 4000
K. 90 0.17 540
1.6 G 16 24 0.76 32 18 55 25 3500
K. 90 0.20 445
3 G 30 24 0.96 25 23 70 35 3500
K. 90 0.25 358
5 G 50 24 1.13 21 27 90 50 3000
K. 90 0.30 300
10 G 100 24 1.37 17.5 33 180 65 3000
K. 90 0.37 245
20 G 200 24 1.88 12.8 45 250 90 2500
K. 90 0.50 180

Freni RNB-N monofase a onda piena di rettificazione a motore per ingressi di corrente alternata da 100 V/200 V 2

Scenari applicabili:

Funzione di mantenimento:Fornire una forza di frenata in stato non eccitato quando è richiesta una tenuta stabile del carico.

Fermo di emergenza:In caso di emergenza, l'alimentazione può essere interrotta rapidamente e una frenata rapida può essere ottenuta attraverso la forza della molla per garantire la sicurezza delle attrezzature.

Applicazioni industriali:ampiamente utilizzato nelle attrezzature di automazione, nelle linee di produzione, nelle macchine utensili e in altri campi per garantire la stabilità e la sicurezza dell'operazione delle attrezzature.

Funzione del prodotto:

Azione non eccitante:Quando la bobina non è alimentata, il freno è in stato di frenata; dopo essere stato acceso, l'armatura viene attratta dal giogo magnetico e il freno viene rilasciato.

frenata rapida:Utilizzo della forza di molla per ottenere una frenata rapida, con un breve tempo di risposta alla frenata e un buon effetto di frenata.

Rilascio manuale:Alcuni modelli (3-20) supportano la funzione di rilascio manuale, che rilascia il freno spingendo l'armatura con bulloni, facilitando la manutenzione e la risoluzione dei problemi dell'attrezzatura.

Elemento di protezione:Si raccomanda di utilizzare elementi di protezione incorporati o collegati in parallelo alla bobina per proteggere il dispositivo di alimentazione da danni.

Supporto e servizi



  • Assistenza clienti 24 ore su 24, 7 giorni su 7, per rispondere a tutte le domande.
  • Consulenza di esperti in materia di selezione dei prodotti e di risoluzione dei problemi.
  • Informazioni dettagliate sul prodotto e materiali di formazione.
  • Garanzia e riparazione completa.
  • Aggiornamenti e aggiornamenti dei prodotti.

Imballaggio e spedizione

Il freno di azionamento non eccitato della serie RNB-N è confezionato e spedito in una scatola di cartone progettata per mantenere il prodotto sicuro e protetto durante il trasporto.La scatola ha un inserto di taglia personalizzata per adattare il prodotto in modo sicuroAll'interno della scatola, il prodotto è avvolto in una busta a bolle e un rivestimento di schiuma per fornire ulteriore ammortizzazione e protezione.Un biglietto di confezione e eventuali materiali promozionali sono inclusi nel pacco.Il pacco viene quindi spedito tramite un corriere affidabile come UPS o FedEx. Le informazioni di tracciamento vengono fornite al cliente per seguire il progresso del pacco.I tempi di consegna variano a seconda del metodo di spedizione scelto e della destinazione.

Il pacco viene quindi spedito tramite un corriere affidabile come UPS o FedEx. Le informazioni di tracciamento vengono fornite al cliente per seguire il progresso del pacco.I tempi di consegna variano a seconda del metodo di spedizione scelto e della destinazione.
