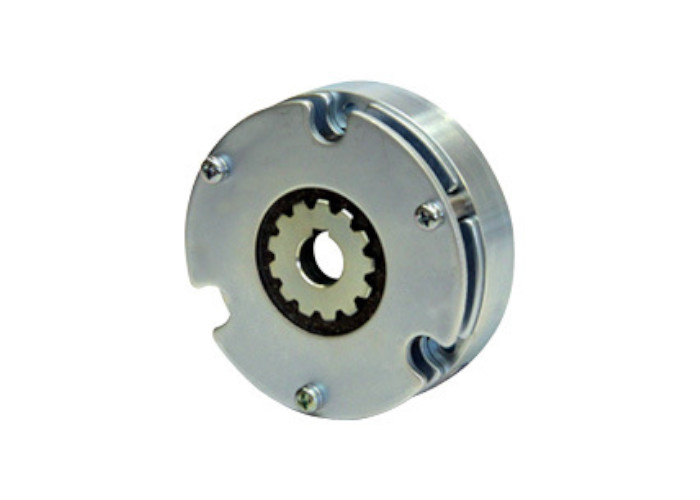

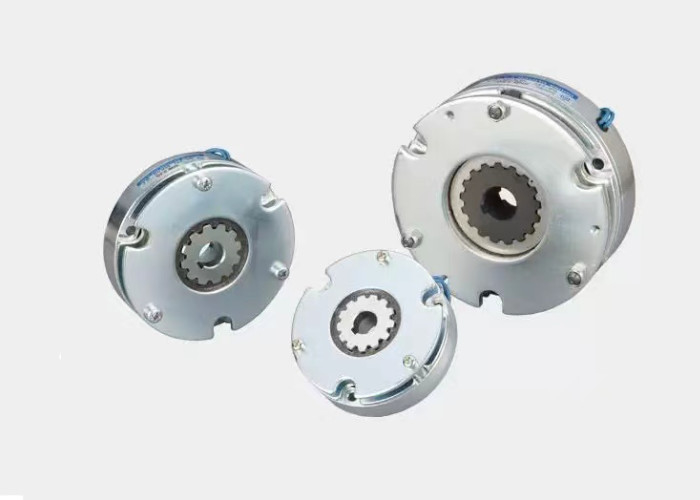

SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m

Serie SNB-N Fermo istantaneo di frenata elettromagnetica non eccitata

Prodotti - Imbroglio
  • Evidenziare

    Fermo istantaneo del freno elettromagnetico

    ,

    100 N·m Freno elettromagnetico

    ,

    Freno elettromagnetico della serie SNB-N

  • Gamma di coppia di torsione
    1 ‰ 100 N·m
  • Torsione iniziale
    70% della specifica della coppia
  • Voltaggio
    DC24V/90V
  • Resistenza all'usura
    Forte
  • Modello
    Sottile/compatto
  • tipi di
    Tipo di frenatura/tenuta a doppio scopo
  • Metodo di rettifica
    Onda piena monofase
  • Voltaggio di ingresso CA
    100V/200V
  • Luogo di origine
    Giappone
  • Marca
    OGURA
  • Numero di modello
    Serie SNB-N
  • Quantità di ordine minimo
    Negoziare
  • Prezzo
    Negotiate
  • Imballaggi particolari
    imballaggio personalizzato

Serie SNB-N Fermo istantaneo di frenata elettromagnetica non eccitata

  • SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m
  • SNB-N Series Instant Stopping Non-Excited Electromagnetic Brake Torque Range 1～100N・m
Ottieni prezzo Contattaci

Le immagini, i modelli, i parametri e le altre informazioni pertinenti visualizzati nel prodotto sono solo a titolo di riferimento.componenti di precisione, automazione degli uffici e automazione delle fabbriche, o se avete bisogno di prodotti personalizzati in questo campo. benvenuti a contattarci tramite il modulo di consultazione, telefono o qualsiasi altro modo si trova conveniente.Vi risponderemo il prima possibile.. Ci atteniamo sempre allo scopo di lottare per il meglio per fornire il servizio di massima qualità. Non vediamo l'ora di stabilire un rapporto di cooperazione amichevole e stabile con voi.

Descrizione del prodotto:

La serie SNB-N è un freno elettromagnetico a azione non eccitata progettato sia per le funzioni di frenata che di trattenimento.questo freno utilizza una struttura a molla chiusaPuò generare rapidamente coppia e realizzare una frenata rapida, essendo particolarmente adatto per i requisiti di frenata di sicurezza.Il suo design sottile e compatto è altamente compatibile con la natura compatta dei servomotori e dei vari macchinari e dispositiviIl freno della serie SNB-N utilizza materiali resistenti all'usura per garantire la durata e è dotato di una funzione di rilascio manuale.che esercitano impatti significativi durante l'installazione dell'apparecchiatura o durante le interruzioni di corrente.

Parametro tecnico:

SNB-N freno di funzionamento non eccitato [per la frenata]

Tipo 0.1Tipo 0.2Tipo 0.4Tipo 0.8

Torsione: da 1 a 8Numero

Modello SNB-N 0.1G 0.1K 0.2G 0.2K 0.4G 0.4K 0.8G 0.8K
Specifica della tensione DC (V) 24 90 24 90 24 90 24 90
Torsione di attrito statico 〔N・m〕 1 2 4 8
Inerzia J × 10-4〔kg·m2〕 0.16 0.28 0.43 1.22
Diametro del foraggio dH7 12 12 14 19
Capo della chiave bE9×t+0.15 4 per 13.5 4 per 13.5 5×16 5×21
Direzione circonferenziale A 77 85 97 117
B 68 74 85 108
Ch9 77 85 97 117
D 3 4 4 4
E 20 20 25 40
F 4.5 5.5 5.5 5.5
G 10 11 11 11
H - - -
Direzione assiale L 30 32 35 41
M 26 28 30 35
N 15 16 17 19.5
P 19.5 21 22 25.5
Q. 8 8 8 10
R 7 7.5 8.5 8.5
S(attraverso per fermarsi) 0.1~0.25 0.1~0.25 0.1~0.25 0.1~0.25
Massa (kg) 0.55 0.8 1.1 1.8

Serie SNB-N Fermo istantaneo di frenata elettromagnetica non eccitata 0



SNB-N freno di funzionamento non eccitato [per la frenata]

Tipo 1.2Tipo 2.5, Tipo 5, Tipo 10

Torsione: da 12 a 100 N·m.

Modello RNB-N 1.2G 1.2K 2.5G 2.5K 5G 5K 10G 10K
Specifica della tensione DC (V) 24 90 24 90 24 90 24 90
Torsione di attrito statico 〔N・m〕 12 25 50 100
Inerzia J × 10-4〔kg·m2〕 3.0 6.0 14.5 25
Diametro del foraggio dH7 19 24 28 32
Capo della chiave bE9×t+0.15 5×21 7×27 7×31 10 per 35.5
Direzione circonferenziale A 125 145 165 187
B 112 130 150 170
Ch9 125 145 165 187
D 4 5 5 6
E 49 49 62 62
F 6.6 6.6 9 9
G 14 14 18 18
H M5 M5 M6 M6
Direzione assiale L 54 59 71 83
M 46 51 61 72
N 26 27 32 37
P 16 18 22 21
Q. 25 25 30 40
R 11 14 17 21
S(attraverso per fermarsi) 0.15 ~ 0.3 0.15 ~ 0.3 0.15 ~ 0.3 0.2~0.35
Massa (kg) 3.5 5.1 7.9 12.5

Serie SNB-N Fermo istantaneo di frenata elettromagnetica non eccitata 1



Tabella delle prestazioni (caratteristiche operative)

Tipo SNB-N [per frenata], tipo 0.1Tipo 0.2Tipo 0.4Tipo 0.8, tipo 1.2Tipo 2.5Tipo 5, tipo 10.



Modello

SNB-N

 Specifica della coppia (N · m) Coil (20 °C) Tempo di attrazione del magnete (ms) Tempo di rilascio dell'armatura (ms) Numero ammissibile di rotazioni ((R/
Tensione CC (V) Corrente continua (A) Resistenza (Ω) Potenza (W)
0.1 G 1 24 0.41 59 10 25 15 5000
K. 90 0.11 815
0.2 G 2 24 0.54 45 13 30 15 4000
K. 90 0.14 630
0.4 G 4 24 0.63 38 15 40 20 4000
K. 90 0.17 540
0.8 G 8 24 0.76 32 18 55 35 3500
K. 90 0.20 445
1.2 G 12 24 0.96 25 23 70 40 3500
K. 90 0.25 358
2.5 G 25 24 1.13 21 27 90 60 3000
K. 90 0.30 300
5 G 50 24 1.37 17.5 33 135 80 3000
K. 90 0.37 245
10 G 100 24 1.88 12.8 45 200 110 2500
K. 90 0.50 180





Tabella delle prestazioni (carico di lavoro)

Tipo SNB-N [per frenata], tipo 0.1Tipo 0.2Tipo 0.4Tipo 0.8, tipo 1.2Tipo 2.5, Tipo 5, Tipo 10

Modello
SNB-N		 Distanza massima regolabile [mm] Fabbricazione di apparecchiature per il controllo delle emissioni Carico di lavoro totale massimo [J] Tasso di funzionamento massimo [W]
0.1 0.55 - 1.6×107 33
0.2 0.55 - 1.9×107 41
0.4 0.60 - 3.0×107 57
0.8 0.60 - 5.6×107 98
1.2 0.65 5.5×107 2.0×108 98
2.5 0.65 7.7×107 3.4×108 114
5 0.70 9.1×107 4.8×108 115
10 0.80 1.6×108 7.9×108 212

Serie SNB-N Fermo istantaneo di frenata elettromagnetica non eccitata 2

Scenari applicabili:

Il freno della serie SNB-N gode di un'ampia gamma di applicazioni e non è limitato a causa della sua duplice funzionalità di frenata e tenuta.Può essere impiegato in vari sistemi meccanici che richiedono una frenata e un trattenimento rapidi, quali linee di produzione automatizzate, giunti robotizzati e dispositivi di trasmissione, tra gli altri.Le sue eccezionali prestazioni di frenata e il suo design compatto lo rendono un'opzione ideale per numerose applicazioni industriali.

Funzione del prodotto:

Funzione di frenatura:Quando la bobina non è alimentata, l'armatura viene premuta contro il disco di attrito con la forza della molla per ottenere l'effetto frenante.

Funzione di mantenimento:In stato di frenata, può mantenere stabilmente lo stato statico del sistema meccanico per evitare movimenti accidentali.

Risposta rapida:Utilizzando principi elettromagnetici, la bobina attira rapidamente l'armatura dopo essere stata alimentata, rilascia il freno e ottiene una risposta rapida.

Rilascio manuale:Per alcuni modelli (1.2-10), è fornita una funzione di rilascio manuale, che può rilasciare il freno specificando il bullone, facilitando l'installazione e la manutenzione delle apparecchiature.

Regolazione del gap:Alcuni modelli supportano la regolazione dell'intervallo, che può regolare l'intervallo tra l'armatura e il giogo magnetico in base all'uso effettivo per garantire l'effetto frenante.

Durabile e di lunga durata:Utilizzo di materiali di attrito resistenti all'usura per garantire prestazioni di frenatura stabili del freno durante l'uso prolungato.
