24V DC Output Printer Clutch MMC Serie Single Board Secco Clutch elettromagnetica
-
Evidenziare
Impressore di uscita a corrente continua a 24 V
,Clutch della stampante monofisico a secco
,Clutch per stampanti serie MMC
-
Modello di potereOTPF/H45/H70/H130/H240
-
Metodo di rettificaOnda piena monofase
-
Frequenza50/60 Hz
-
Voltaggio di ingresso CA100V/200V
-
Uscita di corrente continua24V
-
Capacità di prevenzione della ruggineAltezza
-
Resistenza alle vibrazioniAltezza
-
direzione dell'installazioneDiversificare
-
Luogo di origineGiappone
-
Numero di modelloSerie MMC
-
Quantità di ordine minimoNegoziare
-
PrezzoNegotiate
-
Imballaggi particolariimballaggio personalizzato
24V DC Output Printer Clutch MMC Serie Single Board Secco Clutch elettromagnetica
Le immagini, i modelli, i parametri e altre informazioni rilevanti visualizzate nel prodotto sono solo di riferimento. Se stai cercando prodotti correlati a settori quali componenti elettronici, componenti di precisione, automazione d'ufficio e automazione di fabbrica, o se hai bisogno di prodotti personalizzati in questo campo. Benvenuti a contattarci tramite il modulo di consulenza, telefono o qualsiasi altro modo che ritieni conveniente. Ti risponderemo il prima possibile. Aderiamo sempre allo scopo di impegnarci per il meglio per fornirti il servizio di massima qualità. Non vediamo l'ora di stabilire un rapporto di cooperazione amichevole e stabile con te.
Descrizione del prodotto:

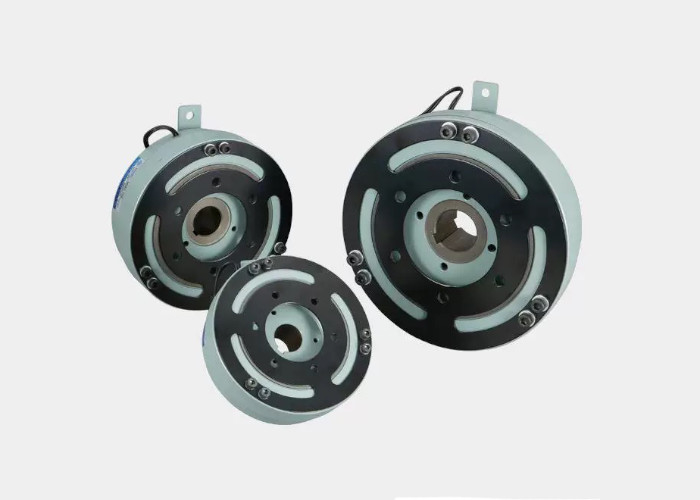

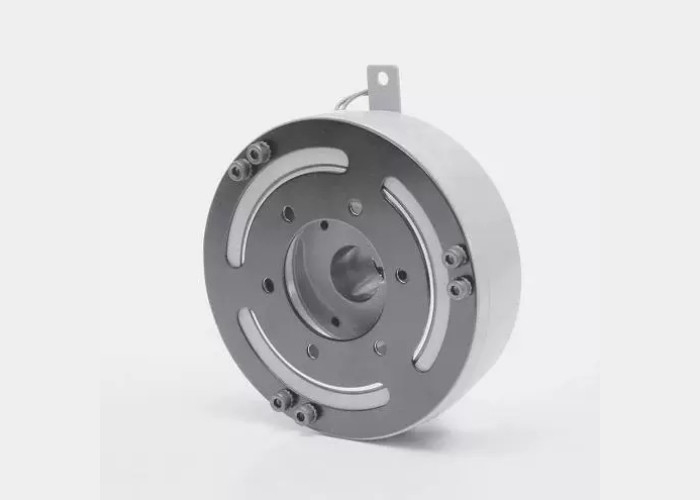

La serie MMC è una frizione elettromagnetica a disco singolo a secco progettata per soddisfare le difficili condizioni operative di vari settori industriali. Questa frizione è diventata la scelta ideale per molti sistemi di trasmissione e controllo di potenza grazie alle sue eccezionali caratteristiche prestazionali, tra cui un'ampia gamma di coppia (50-2000 N · m), eccellente resistenza alle vibrazioni, modalità di azionamento a molla della piastra senza gioco, elevata resistenza alla ruggine e diverse specifiche di tensione (DC12V e DC24V).
Parametro tecnico:
MMC - frizione elettromagnetica per motori [tipo cuscinetto].
Tipo 5, Tipo 10, Tipo 20 e Tipo 40.
Coppia: 50 - 400 N·m.
| Modello | MMC | 5E | 5G | 10E | 10G | 20E | 20G | 40E | 40G | |
|---|---|---|---|---|---|---|---|---|---|---|
| Specifica della tensione [DC - V]. | 12 | 24 | 12 | 24 | 12 | 24 | 12 | 24 | ||
| Coppia di attrito statico. | [N·m] | 50 | 100 | 200 | 400 | |||||
| Inerzia | Jx10-4(kg·m2] | Estremità del rotore | 22 | 73 | 221 | 550 | ||||
| Estremità dell'indotto | 18 | 59 | 143 | 380 | ||||||
| diametro del foro | DH7 | 25 | 30 | 40 | 50 | |||||
| chiavetta | BE9×e+0,25 | 7×28 | 7×33 | Formato 10×43.5 | 15×55 | |||||
| Direzione circonferenziale | UN | 141 | 176 | 221 | 261 | |||||
| CH9 | 52 | 70 | 92 | 115 | ||||||
| D | 133 | 165 | 207.2 | 243 | ||||||
| E | 80 | 95 | 120 | 140 | ||||||
| F | 6 | 10 | 10 | 12 | ||||||
| G | 16 | 24 | 24 | 28 | ||||||
| H | 5.5 | 8.5 | 8.5 | 10.5 | ||||||
| J | 70 | 92 | 118 | 142 | ||||||
| E | 6-M6×12 | 6-M8×16 | 6-M10×20 | 8-M10×20 | ||||||
| Direzione assiale | L | 56.1 | 71.3 | 79,8 | 90.2 | |||||
| M | 35 | 48 | 53 | 65 | ||||||
| N | 15.5 | 16.5 | 18 | 16.2 | ||||||
| P | 9.2 | 12.3 | 15.3 | 15.1 | ||||||
| Q | 2 | 3.1 | 3.1 | 6.8 | ||||||
| R | 2 | 2.9 | 2.9 | 3.2 | ||||||
| S | 0,3~0,5 | 0,3~0,5 | 0,4~0,6 | 0,5~0,7 | ||||||
| Io | 400 | 370 | 410 | 380 | ||||||
| Massa [kg]. | 3.4 | 6.8 | 11.8 | 19.5 | ||||||
MMC - frizione elettromagnetica per motori [tipo cuscinetto].
Tipo 70, Tipo 100, Tipo 200.
Coppia: 700 - 2000 N·m.
| Modello | MMC | 70E | 70G | 100E | 100G | 200G | ||
|---|---|---|---|---|---|---|---|---|
| Specifica della tensione [DC - V]. | 12 | 24 | 12 | 24 | 24 | |||
| Coppia di attrito statico. | [N·m] | 700 | 1000 | 2000 | ||||
| Inerzia | Jx10-4(kg·m2] | Estremità del rotore | 1030 | 2800 | 6300 | |||
| Estremità dell'indotto | 980 | 2100 | 3800 | |||||
| diametro del foro | DH7 | 60 | 70 | 80 | ||||
| chiavetta | BE9×e+0,25 | Formato 15×65 | Formato 18×76 | 20×86 | ||||
| Direzione circonferenziale | UN | 316 | 381 | 400 | ||||
| CH9 | 150 | 185 | 185 | |||||
| D | 293 | 360 | 375 | |||||
| E | 170 | 210 | 220 | |||||
| F | 13 | 13 | 13 | |||||
| G | 30 | 30 | 40 | |||||
| H | 13 | 13 | 13 | |||||
| J | 180 | 220 | 220 | |||||
| E | 8-M10×20 | 8-M12×25 | 8-M16×30 | |||||
| Direzione assiale | L | 100,4 | 111.3 | 144.1 | ||||
| M | 70 | 80 | 102 | |||||
| N | 19 | 20 | 28,8 | |||||
| P | 14.8 | 19.8 | 26 | |||||
| Q | 2.8 | 14.8 | 5 | |||||
| R | 3.2 | 3.2 | 5 | |||||
| S | 0,6~0,8 | 0,7~0,9 | 0,7~0,9 | |||||
| Io | 370 | 340 | 300 | |||||
| Massa [kg]. | 32 | 47.3 | 79 | |||||
Tabella delle prestazioni (caratteristiche operative)
Tipo MMC, tipo 5, tipo 10, tipo 20, tipo 40, tipo 70, tipo 100, tipo 200.
| modello | Coppia di attrito statico [N · m] | Bobina (20 ℃) | Tempo di attrazione magnetica (S) | Tempo di rilascio dell'indotto (S) | Numero di rotazioni ammissibile (r/min) | ||||
| Tensione (DC-V) | Corrente (A) | Resistenza (Ω) | Capacità di potenza (W) | ||||||
| MMC5 | E | 50 | 12 | 2.50 | 4,80 | 30 | 0,050 | 0,090 | 4000 |
| G | 24 | 1.26 | 19 | ||||||
| MMC10 | E | 100 | 12 | 2.92 | 4.11 | 35 | 0,070 | 0,150 | 3600 |
| G | 24 | 1.46 | 16.4 | ||||||
| MMC20 | E | 200 | 12 | 4.17 | 2.88 | 50 | 0,080 | 0,140 | 3000 |
| G | 24 | 2.09 | 11.5 | ||||||
| MMC40 | E | 400 | 12 | 5.41 | 2.22 | 65 | 0,120 | 0,160 | 3000 |
| G | 24 | 2.70 | 8.9 | ||||||
| MMC70 | E | 700 | 12 | 7.50 | 1.60 | 90 | 0,180 | 0,180 | 2500 |
| G | 24 | 3.75 | 6.4 | ||||||
| MMC100 | E | 1000 | 12 | 8.33 | 1.44 | 100 | 0,200 | 0,200 | 1800 |
| G | 24 | 4.14 | 5.8 | ||||||
| Modello MMC200G | 2000 | 24 | 6.15 | 3.9 | 150 | 0,400 | 0,400 | 1600 | |
Quantità di lavoro
Tipo MMC, tipo 5, tipo 10, tipo 20, tipo 40, tipo 70, tipo 100 e tipo 200.
| Modello | Il gioco massimo regolabile [mm] | Il carico di lavoro totale massimo regolabile [J] | Il carico di lavoro totale massimo [J] |
|---|---|---|---|
| 5 | 1.3 | 13×107 | 33×107 |
| 10 | 1.3 | 20×107 | 50×107 |
| 20 | 1.3 | 28×107 | 71×107 |
| 40 | 1.3 | 40×107 | 100×107 |
| 70 | 1.3 | 58×107 | 140×107 |
| 100 | 1.6 | 80×107 | 200×107 |
| 200 | 1.6 | 88×107 | 220×107 |
Scenari applicabili:
La frizione elettromagnetica della serie MMC è ampiamente utilizzata in varie apparecchiature meccaniche che richiedono un controllo preciso e una trasmissione di potenza efficiente. Le sue elevate prestazioni e affidabilità la rendono un elemento chiave in settori quali motori per autoveicoli, linee di produzione per l'automazione industriale, macchinari pesanti, macchine utensili e attrezzature di sollevamento. Soprattutto in scenari applicativi che richiedono frequenti avviamenti, arresti e regolazioni della coppia, le prestazioni della frizione della serie MMC sono particolarmente eccezionali.
Funzione del prodotto:
Ampio intervallo di coppia:
Ambito specifico:Offre un'ampia gamma di opzioni di coppia da 50 N·m a 2000 N·m per soddisfare diversi requisiti di carico.
Flessibilità applicativa:L'ampio intervallo di coppia consente alla frizione della serie MMC di essere adatta a varie applicazioni industriali, in grado di gestire carichi da leggeri a pesanti.
Eccellente resistenza alle vibrazioni:
Design speciale della molla:Utilizzo di molle speciali per resistere efficacemente a vibrazioni e urti, garantendo il funzionamento stabile della frizione in ambienti difficili.
Durata:Il design ad alta resistenza alle vibrazioni prolunga la durata utile della frizione e riduce i costi di manutenzione.
Nessuna autorizzazione alla retromarcia:
Metodo di azionamento a balestra:L'indotto è azionato da una molla a balestra, senza gioco inverso nella direzione circonferenziale, riducendo gli errori di trasmissione.
Basso rumore:La progettazione senza gioco di retromarcia rende la frizione più fluida e silenziosa durante il funzionamento.
Elevata capacità di prevenzione della ruggine:
Spruzzatura superficiale:La superficie della frizione è stata sottoposta a un trattamento speciale per migliorarne la capacità di prevenire la ruggine.
Grasso speciale e guarnizione dell'olio:I cuscinetti a sfere utilizzano grasso speciale e guarnizioni ad olio per migliorare ulteriormente la resistenza alla ruggine e mantenere un funzionamento stabile anche in ambienti ad alta temperatura.
Specifiche di tensione diversificate:
Selezione della tensione:Gli utenti possono scegliere tra due specifiche di tensione, DC12V e DC24V, in base alle proprie effettive esigenze.
Supporto alimentazione a batteria:La batteria può essere utilizzata direttamente come fonte di alimentazione, migliorando la flessibilità e la praticità d'uso.
Facile installazione:
Supporto cuscinetto a sfere:Il giogo magnetico della frizione è supportato da cuscinetti a sfere, facili da installare e senza restrizioni direzionali.
Facile controllo elettrico:Oltre alla facile installazione, anche il controllo elettrico è molto semplice, riducendo la difficoltà di utilizzo.
Accessori completi:
Accessori di supporto:Fornire accessori quali viti, fibbie per cavi, connettori ed elementi protettivi per facilitare l'installazione e la manutenzione da parte degli utenti.
Fibbie e connettori per cavi:Utilizzare connettori e fermacavi AMP per garantire una connessione sicura e una trasmissione stabile dei cavi.
