Le immagini, i modelli, i parametri e le altre informazioni pertinenti visualizzati nel prodotto sono solo a titolo di riferimento.componenti di precisione, automazione degli uffici e automazione delle fabbriche, o se avete bisogno di prodotti personalizzati in questo campo. benvenuti a contattarci tramite il modulo di consultazione, telefono o qualsiasi altro modo si trova conveniente.Vi risponderemo il prima possibile.. Ci atteniamo sempre allo scopo di lottare per il meglio per fornire il servizio di massima qualità. Non vediamo l'ora di stabilire un rapporto di cooperazione amichevole e stabile con voi.

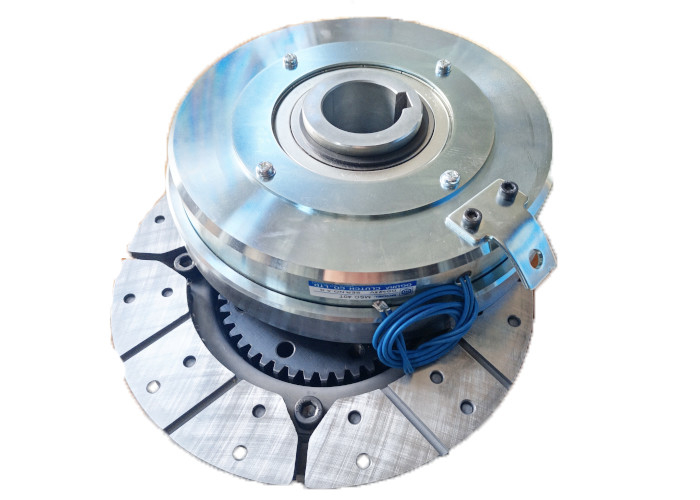

I prodotti della serie Electromagnetic Clutch&Brake MS sono ampiamente utilizzati in varie apparecchiature meccaniche a causa della loro ampia gamma di coppia, delle eccellenti caratteristiche di progettazione, dei metodi di installazione convenienti,e diverse opzioni di combinazione- grazie al controllo preciso della coppia, all'efficiente dissipazione del calore, all'adeguamento automatico della distanza libera e ad altre funzioni, l'efficienza operativa e l'affidabilità dell'apparecchiatura sono state migliorate,soddisfare la domanda industriale di frizioni e freni ad alte prestazioni.
MSC - T Seco Abbinamento elettromagnetico a singola scheda [Tipo di cuscinetto]
Tipo 1.2Tipo 2.5Tipo 5, tipo 10.
Torsione: 12 - 100 N·m.
Modello | MSC | 1.2T | 2.5T | 5T | 10T | |
---|---|---|---|---|---|---|
Torsione di attrito statico | [N·m] | 12 | 25 | 50 | 100 | |
Inerzia | J × 10- 4[kg·m2] | Fine del rotore | 3.3 | 8.5 | 22 | 73 |
Finale dell'armatura | 5.5 | 13.8 | 39 | 86 | ||
Diametro del foraggio | dH7 | 15 | 20 | 25 | 30 | |
Capo della chiave | bE9×t+0.15 | 5×17 | 5×22 | 7×28 | 7×33 | |
Direzione circonferenziale | A | 90 | 110 | 140 | 175 | |
CH7 | 32 | 42 | 52 | 62 | ||
D | 85.1 | 103.5 | 133 | 165 | ||
E | 52 | 65 | 80 | 95 | ||
F | 5 | 6 | 6 | 10 | ||
G | 14 | 16 | 16 | 24 | ||
H | 4.5 | 5.5 | 5.5 | 8.5 | ||
J | 40 | 50 | 62 | 75 | ||
K.1 | Tre, quattro.5 | Tre e cinque.5 | Tre, sei.5 | Tre, otto.5 | ||
K.2 | 3-M4 | 3-M5 | 3-M6 | 3-M8 | ||
Direzione dell'albero | L | 50 | 59 | 69 | 85 | |
M | 25 | 32 | 35 | 48 | ||
N | 19 | 19 | 16 | 17 | ||
O | 6 | 8 | 18 | 20 | ||
P | 11 | 13 | 21 | 23.5 | ||
Q. | 1.4 | 3 | 2 | 3.1 | ||
R | 1.6 | 2 | 2 | 2.9 | ||
S | 0.3 | 0.3 | 0.3 | 0.4 | ||
Cuscinetti applicabili alle armature | 6002ZZ | 6004ZZ | 6205ZZ | 6206ZZ | ||
Massa [kg] | 1.5 | 2.3 | 4.2 | 8.4 |

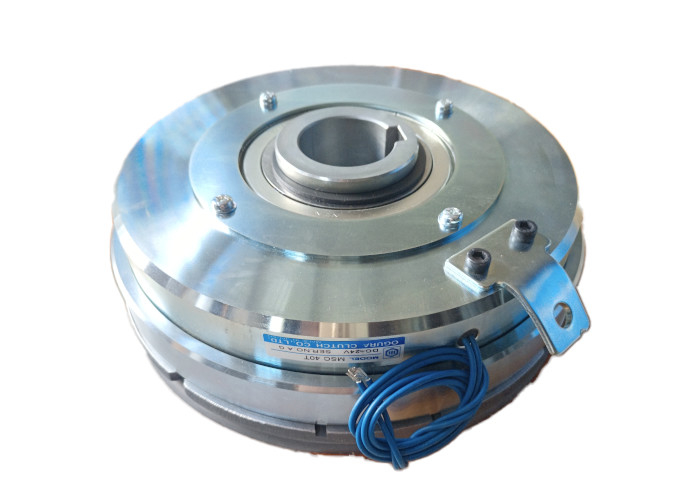

MSC - T Dry Single-board Electromagnetic Clutch [Tipo di cuscinetto].
Tipo 20, tipo 40, tipo 70, tipo 100.
Torsione: 200 - 1000 N·m.
Modello | MSC | 20T | 40T | 70T | 100T | |
---|---|---|---|---|---|---|
Torsione di attrito statico | [N·m] | 200 | 400 | 700 | 1000 | |
Inerzia | J × 10- 4[kg·m2] | Fine del rotore | 221 | 550 | 1030 | 2830 |
Finale dell'armatura | 240 | 550 | 1240 | 2630 | ||
Diametro del foraggio | dH7 | 40 | 50 | 60 | 70 | |
Capo della chiave | bE9×t+0.15 | 10 per 43.5 | 15×55 | 15×65 | 18×76 | |
Direzione circonferenziale | A | 220 | 260 | 315 | 380 | |
CH7 | 80 | 90 | 110 | 125 | ||
D | 207.2 | 243 | 293 | 360 | ||
E | 120 | 140 | 170 | 210 | ||
F | 10 | 12 | 13 | 13 | ||
G | 24 | 28 | 30 | 30 | ||
H | 8.5 | 10.5 | 13 | 13 | ||
J | 94 | 110 | 130 | 150 | ||
K.1 | Tre, otto.5 | 4-10.5 | 4-13 | 4-13 | ||
K.2 | 3-M8 | 4-M10 | 4-M12 | 4-M12 | ||
Direzione dell'albero | L | 96 | 110 | 123 | 138 | |
M | 53 | 65 | 70 | 80 | ||
N | 20 | 20 | 25 | 28 | ||
O | 23 | 25 | 28 | 30 | ||
P | 27 | 29 | 33 | 35 | ||
Q. | 3.1 | 6.8 | 2.8 | 14.8 | ||
R | 2.9 | 3.2 | 3.2 | 3.2 | ||
S | 0.5 | 0.7 | 0.7 | 0.8 | ||
Cuscinetti applicabili alle armature | 6208ZZ | 6210ZZ | 6212ZZ | 6214ZZ | ||
Massa [kg] | 14 | 22 | 35 | 52 |
MSB Dry Single-board frenata elettromagnetica.
Tipo 1.2Tipo 2.5Tipo 5.
Torsione: 12 - 50 N·m.
Modello | MSB | 1.2 | 2.5 | 5 | |
---|---|---|---|---|---|
Torsione di attrito statico | [N·m] | 12 | 25 | 50 | |
Inerzia | J × 10- 4[kg·m2] | 5.5 | 13.8 | 39 | |
Diametro del foraggio | dH7 | 15 | 20 | 25 | |
Capo della chiave | bE9×t+0.15 | 5×17 | 5×22 | 7×28 | |
Direzione circonferenziale | A | 90 | 110 | 140 | |
B | 28 | 42 | 50 | ||
DH8 | 46 | 54 | 74 | ||
E | 85 | 103 | 133 | ||
Fh8 | 115 | 135 | 170 | ||
G | 100 | 120 | 150 | ||
H | Quattro-quattro.5 | Quattro-quattro.5 | Quattro-quattro.5 | ||
Direzione dell'albero | L | 50 | 57.3 | 67 | |
M | 21 | 21 | 20 | ||
N | 28 | 35 | 45 | ||
P | 1 | 1.3 | 2 | ||
Q. | 2 | 2.4 | 2.4 | ||
R | 31 | 36 | 39 | ||
S | 0.3 | 0.3 | 0.3 | ||
Massa [kg] | 1.2 | 2.2 | 4 |
Fermato elettromagnetico a singola piastra MSB a secco
Tipo 10, tipo 20, tipo 40, tipo 70, tipo 100.
Torsione: 100 - 1000 N·m.
Modello | MSB | 10 | 20 | 40 | 70 | 100 | |
---|---|---|---|---|---|---|---|
Torsione di attrito statico | [N·m] | 100 | 200 | 400 | 700 | 1000 | |
Inerzia | J × 10- 4[kg·m2] | 86 | 250 | 580 | 1260 | 2730 | |
Diametro del foraggio | dH7 | 30 | 40 | 50 | 60 | 70 | |
Capo della chiave | bE9×t+0.15 | 7×33 | 10 per 43.5 | 15×55 | 15×65 | 18×76 | |
Direzione circonferenziale | A | 175 | 220 | 260 | 315 | 380 | |
B | 50 | 72 | - | 128 | - | ||
DH8 | 72 | 80 | 110 | 145 | 190 | ||
G | 85 | 98 | 132 | 170 | 218 | ||
H | Sei, sei, sei.5 | - Sei, otto.5 | 6-10.5 | 6-12.5 | 8-12.5 | ||
Direzione dell'albero | L | 81.1 | 90.8 | 100 | 114.5 | 117 | |
M | 30 | 20 | 24 | 24 | 17 | ||
N | 50 | 70 | 76 | 90 | 100 | ||
P | 1.1 | 0.8 | 0 | 0.5 | 0 | ||
Q. | 3.3 | 2.9 | 3.7 | 3.7 | 3.7 | ||
R | 48 | 52 | 56 | 61 | 59 | ||
S | 0.4 | 0.5 | 0.7 | 0.7 | 0.8 | ||
Massa [kg] | 8 | 14 | 21 | 34 | 51 |
MSCP Dispositivo di frizione elettromagnetica a singola scheda secca [Tipo di albero di allineamento].
Tipo 1.2Tipo 2.5Tipo 5, tipo 10.
Torsione: 12 - 100 N·m.
Modello | MSCP | 1.2 | 2.5 | 5 | 10 | |
---|---|---|---|---|---|---|
Torsione di attrito statico | [N·m] | 12 | 25 | 50 | 100 | |
inerzia | J × 10- 4(kg·m)2) | albero di ingresso | 3.5 | 9.3 | 24 | 75 |
albero di uscita | 6.0 | 14.3 | 40 | 88 | ||
diametro del foro | dh7 | 15 | 20 | 25 | 30 | |
slot per chiavi | bh8×t- Zero.02 | 5×17 | 5×22 | 7×28 | 7×33 | |
direzione circonferenziale | A | 126 | 157 | 197 | 235 | |
B | 136 | 156 | 190 | 230 | ||
C | 110 | 130 | 160 | 200 | ||
D | 63 | 80 | 102 | 120 | ||
E | 10 | 12 | 15 | 15 | ||
F | 98 | 112 | 130 | 150 | ||
G | 71 | 71 | 71 | 71 | ||
H | 8.5 | 8.5 | 11 | 11 | ||
direzione dell'albero | L | 231 | 264 | 303 | 350 | |
M | 168 | 185 | 212 | 246 | ||
N | 142 | 157 | 180 | 214 | ||
P | 34 | 42 | 49 | 58 | ||
Q. | 29 | 37 | 42 | 46 | ||
R | 27 | 36 | 45 | 54 | ||
S | 22 | 31 | 40 | 49 | ||
Y × profondità | M5 × 10 | M6×12 | M8×16 | M8×16 | ||
Massa [kg] | 3.5 | 5.8 | 10.5 | 19.0 |
Dispositivo di frizione elettromagnetica MSCP a piastra singola a secco [tipo di albero di allineamento]
Tipo 20, tipo 40, tipo 70, tipo 100.
Torsione: 200 - 1000 N·m.
Modello | MSCP | 20 | 40 | 70 [speciale] | 100 [speciale] | |
---|---|---|---|---|---|---|
Torsione di attrito statico | [N·m] | 200 | 400 | 700 | 1000 | |
inerzia | J × 10- 4(kg·m)2) | albero di ingresso | 240 | 580 | 1100 | 3000 |
albero di uscita | 260 | 590 | 1280 | 2900 | ||
diametro del foro | dh7 | 40 | 50 | 60 | 70 | |
slot per chiavi | bh8×t- Zero.02 | 10 per 43.5 | 15×55 | 15×65 | 18×76 | |
direzione circonferenziale | A | 295 | 350 | 395 | 452 | |
B | 280 | 340 | 400 | 460 | ||
C | 240 | 290 | 340 | 390 | ||
D | 150 | 180 | 200 | 227 | ||
E | 18 | 25 | 30 | 30 | ||
F | 180 | 205 | 231 | 261 | ||
G | 71 | 71 | 71 | 71 | ||
H | 13 | 17 | 21 | 21 | ||
direzione dell'albero | L | 427 | 508 | 640 | 710 | |
M | 288 | 334 | 408 | 468 | ||
N | 246 | 282 | 320 | 400 | ||
P | 76 | 94 | 116 | 121 | ||
Q. | 63 | 80 | 116 | 121 | ||
R | 72 | 90 | 105 | 110 | ||
S | 67 | 80 | 90 | 90 | ||
Y × profondità | M10×20 | M10×20 | M12×25 | M12×25 | ||
Massa [kg] | 32.5 | 55 | 115 | 150 |
Sistema di frenatura elettromagnetica a singola piastra MSU a secco [tipo dell'albero di allineamento].
Tipo 1.2Tipo 2.5Tipo 5, tipo 10.
Torsione: 12 - 100 N·m.
Modello | Unione economica unica | 1.2 | 2.5 | 5 | 10 | |
---|---|---|---|---|---|---|
Torsione di attrito statico | [N·m] | 12 | 25 | 50 | 100 | |
inerzia | J × 10- 4(kg·m)2) | albero di ingresso | 3.5 | 9.3 | 24 | 75 |
albero di uscita | 11 | 27.5 | 80 | 173 | ||
diametro del foro | dh7 | 15 | 20 | 25 | 30 | |
slot per chiavi | bh8×t- Zero.02 | 5×17 | 5×22 | 7×28 | 7×33 | |
direzione circonferenziale | A | 126 | 157 | 197 | 235 | |
B | 136 | 156 | 190 | 230 | ||
C | 110 | 130 | 160 | 200 | ||
D | 63 | 80 | 102 | 120 | ||
E | 10 | 12 | 15 | 15 | ||
F | 98 | 112 | 130 | 150 | ||
G | 71 | 71 | 71 | 71 | ||
H | 8.5 | 8.5 | 11 | 11 | ||
direzione dell'albero | L | 244 | 277 | 320 | 373 | |
M | 176 | 191 | 220 | 255 | ||
N | 150 | 165 | 190 | 225 | ||
P | 34 | 43 | 50 | 59 | ||
R | 27 | 36 | 45 | 54 | ||
S | 22 | 31 | 40 | 49 | ||
Y × profondità | M5 × 10 | M6×12 | M8×16 | M8×16 | ||
Massa [kg] | 5.0 | 8.0 | 15.0 | 25.5 |
Sistema di frenatura elettromagnetica a singola piastra MSU a secco [tipo dell'albero di allineamento].
Tipo 20, tipo 40, tipo 70, tipo 100.
Torsione: 200 - 1000 N·m.
Modello | Unione economica unica | 20 | 40 | 70 [speciale] | 100 [speciale] | |
---|---|---|---|---|---|---|
Torsione di attrito statico | [N·m] | 200 | 400 | 700 | 1000 | |
inerzia | J × 10- 4(kg·m)2) | albero di ingresso | 240 | 580 | 1100 | 3000 |
albero di uscita | 480 | 1080 | 2450 | 5300 | ||
diametro del foro | dh7 | 40 | 50 | 60 | 70 | |
slot per chiavi | bh8×t- Zero.02 | 10 per 43.5 | 15×55 | 15×65 | 18×76 | |
direzione circonferenziale | A | 295 | 350 | 395 | 452 | |
B | 280 | 340 | 400 | 460 | ||
C | 240 | 290 | 340 | 390 | ||
D | 150 | 180 | 200 | 227 | ||
E | 18 | 25 | 30 | 30 | ||
F | 180 | 205 | 231 | 261 | ||
G | 71 | 71 | 71 | 71 | ||
H | 13 | 17 | 21 | 21 | ||
direzione dell'albero | L | 454 | 540 | 640 | 710 | |
M | 300 | 350 | 408 | 468 | ||
N | 260 | 300 | 320 | 400 | ||
P | 77 | 95 | 116 | 121 | ||
R | 72 | 90 | 105 | 110 | ||
S | 67 | 80 | 90 | 90 | ||
Y × profondità | M10×20 | M10×20 | M12×25 | M12×25 | ||
Massa [kg] | 44.0 | 71.5 | 145 | 190 |
Tabella delle prestazioni [caratteristiche operative].
Tipo di SM, tipo 1.2Tipo 2.5, Tipo 5, Tipo 10, Tipo 20, Tipo 40, Tipo 70, Tipo 100.
Modello | Torsione di attrito statico [N · m] | Coil (20 °C) | Tempo di attrazione del magnete (S) | Tempo di aumento della coppia (S) | Tempo di rilascio dell'armatura (S) | Numero ammissibile di rotazioni (r/min) | |||
tensione (DC-V) | Corrente (A) | Resistenza (Ω) | Potenza (W) | ||||||
MSC 1.2T | 12 | 24 | 0.69 | 35 | 17 | 0.040 | 0.050 | 0.040 | 5500 |
MSB 1.2 | |||||||||
MSC 2.5T | 25 | 24 | 1.04 | 23 | 25 | 0.050 | 0.070 | 0.060 | 5000 |
MSB 2.5 | |||||||||
MSC 5T | 25 | 24 | 1.26 | 19 | 30 | 0.060 | 0.100 | 0.060 | 4000 |
MSB 5 | |||||||||
MSC 10T | 50 | 24 | 1.46 | 16.4 | 35 | 0.080 | 0.140 | 0.090 | 3600 |
MSB 10 | |||||||||
MSC 20T | 100 | 24 | 2.09 | 11.5 | 50 | 0.100 | 0.180 | 0.110 | 2600 |
MSB 20 | |||||||||
MSC 40T | 400 | 24 | 2.70 | 8.9 | 65 | 0.140 | 0.230 | 0.140 | 2400 |
MSB 40 | |||||||||
MSC 7OT | 700 | 24 | 3.75 | 6.4 | 90 | 0.170 | 0.300 | 0.160 | 2000 |
MSB 70 | |||||||||
MSC 100T | 1000 | 24 | 4.14 | 5.8 | 100 | 0.220 | 0.380 | 0.180 | 1800 |
BSI 100 |
Tabella delle prestazioni [carico di lavoro].
Tipo di SM, tipo 1.2Tipo 2.5, Tipo 5, Tipo 10, Tipo 20, Tipo 40, Tipo 70, Tipo 100.
Modello MSC-T, MSB |
carico di lavoro totale massimo [J]. |
1.2 | 18 × 107 |
2.5 | 27 × 107 |
5 | 56×107 |
10 | 83×107 |
20 | 160 × 107 |
40 | 230×107 |
70 | 370 × 107 |
100 | 520×107 |
Ampia applicabilità:Adatto a varie apparecchiature meccaniche, incluse ma non limitate all'automazione industriale, robot, macchine utensili, macchine per l'imballaggio, macchine tessili, ecc.
Flessibilità delle combinazioni:I singoli prodotti di frizione e frenatura, i dispositivi di frizione, le combinazioni di frizione e freno e vari tipi di macchine possono essere assemblati per soddisfare le esigenze di diversi scenari.
Migliorare l'efficienza:Con la rapida generazione e il rilascio di coppia, si possono ottenere azioni precise, migliorando l'efficienza e la precisione del funzionamento delle apparecchiature.
Controllo della coppia:in grado di rispondere rapidamente e di controllare con precisione la trasmissione e la disconnessione della coppia, garantendo la stabilità e l'affidabilità del funzionamento dell'apparecchiatura.
Dissipazione del calore e durata:Con eccellenti capacità di dissipazione del calore, garantisce il controllo della temperatura durante il funzionamento a lungo termine e migliora la durata del prodotto.
Regolazione automatica dell'intervallo:Equipaggiato con un dispositivo di regolazione automatica dell'intervallo, non è necessario regolare manualmente la guarnizione, riducendo i costi e i tempi di manutenzione.
Risposta rapida:Il sistema elettromagnetico ottimizzato è progettato per consentire all'imbracatore e al freno di rispondere rapidamente, migliorando l'efficienza della produzione.
Meccanismo di protezione:Viene fornito con elementi protettivi e altri accessori per fornire ulteriore sicurezza e prolungare la durata del prodotto.
La serie MS di frizioni/freni elettromagnetici a bordo singolo a secco è confezionata e spedita in una scatola di cartone progettata per mantenere il prodotto sicuro e protetto durante il trasporto.La scatola ha un inserto di taglia personalizzata per adattare il prodotto in modo sicuroAll'interno della scatola, il prodotto è avvolto in una busta a bolle e un rivestimento di schiuma per fornire ulteriore ammortizzazione e protezione.Un biglietto di confezione e eventuali materiali promozionali sono inclusi nel pacco.Il pacco viene quindi spedito tramite un corriere affidabile come UPS o FedEx. Le informazioni di tracciamento vengono fornite al cliente per seguire il progresso del pacco.I tempi di consegna variano a seconda del metodo di spedizione scelto e della destinazione.
