Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake

Impressore di rettifica a onda completa monofase di serie AM Miniatura di freno di frizione elettromagnetica

Prodotti - Imbroglio
  • Evidenziare

    Clutch per stampante a rettifica a onde piene

    ,

    Freno a frizione elettromagnetica in miniatura della serie AM

    ,

    Freno a frizione elettromagnetica in miniatura

  • Modello di potere
    OTPF/H25
  • Metodo di rettifica
    Onda piena monofase
  • Frequenza
    50 Hz
  • Voltaggio di ingresso CA
    100V/200V
  • Uscita di corrente continua
    24V
  • Dissipazione del calore
    Forte
  • Durabilità
    - Bene.
  • Sensibilità
    Altezza
  • Luogo di origine
    Giappone
  • Numero di modello
    AMC/AMP/AMB/AMU-C
  • Quantità di ordine minimo
    Negoziare
  • Prezzo
    Negotiate
  • Imballaggi particolari
    imballaggio personalizzato

Impressore di rettifica a onda completa monofase di serie AM Miniatura di freno di frizione elettromagnetica

  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
Ottieni prezzo Contattaci

Le immagini, i modelli, i parametri e le altre informazioni pertinenti visualizzati nel prodotto sono solo a titolo di riferimento.componenti di precisione, automazione degli uffici e automazione delle fabbriche, o se avete bisogno di prodotti personalizzati in questo campo. benvenuti a contattarci tramite il modulo di consultazione, telefono o qualsiasi altro modo si trova conveniente.Vi risponderemo il prima possibile.. Ci atteniamo sempre allo scopo di lottare per il meglio per fornire il servizio di massima qualità. Non vediamo l'ora di stabilire un rapporto di cooperazione amichevole e stabile con voi.

Descrizione del prodotto:

La serie AM di frizione/freno elettromagnetico in miniatura è progettata specificamente per un design compatto e leggero.Questa serie di prodotti ha buone prestazioni in molti scenari di applicazione a causa della loro miniaturizzazioneLa direzione di installazione è libera e facile da installare, e il giogo magnetico è sostenuto da cuscinetti,rendendo il processo di installazione semplice e veloce.

Parametro tecnico:

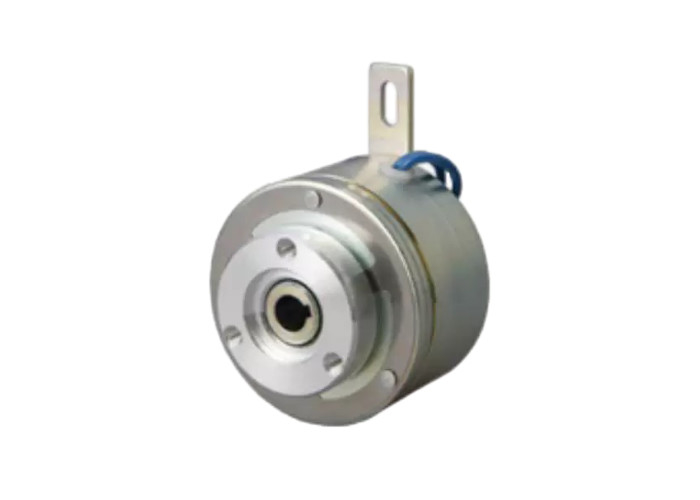

Coppia elettromagnetica micro AMC [tipo cuscinetto]

Tipo 2.5, Tipo 5, Tipo 10, Tipo 20, Tipo 40, Tipo 80

Torsione: 0,25 - 8 N·m.

Modello AMC 2.5 5 10 20 40 80
Torsione di attrito statico [N·m] 0.25 0.5 1 2 4 8
Inerzia J × 10- 4[kg·m2] lato del rotore 0.048 0.075 0.145 0.290 0.715 1.26
Lato dell'armatura 0.040 0.060 0.128 0.260 0.618 1.22
Apertura dH7 6 6 8 10 12 15
Capo della chiave bE9×t+0.1 Due per sei.9 Due per sei.9 2.5 x 8.9 Quattro per undici.5 4 per 13.5 5×17
Direzione circonferenziale A 35 40 46 51 61 70
B 26.5 26.5 35 44 49 54
C 22 22 30 38 42 46
DH8 15 15 22 26 28 32
E M3 M3 M3 M4 M4 M4
F 28.5 28.5 36 38 41.5 41.5
G 6.5 6.5 7 7 8.5 8.5
H 8 8 10 10 12 12
J 3.2 3.2 4.2 4.2 5.2 5.2
K. 7.5 7.5 9.5 9.5 11.2 11.2
Direzione assiale L 32.6 32.6 40.9 45.1 52 54
M 19 19 22.3 24.5 31 31
N 2 2 2.5 3 3 3
P 10 10 14 16 16 18
Q. 1.6 1.6 2.1 1.6 2 2
R 22.4 22.4 28.1 30.6 35 36
S 0.2 0.2 0.25 0.25 0.3 0.3
T 7.3 7.3 9.8 9.45 12.2 12.1
U 1.6 1.6 1.6 1.6 2 2
Adatti per cuscinetti a navata di armatura 696ZZ 696ZZ 608ZZ 6000ZZ 6001ZZ 6002ZZ
Massa [g] 140 185 300 410 725 1050

Impressore di rettifica a onda completa monofase di serie AM Miniatura di freno di frizione elettromagnetica 0

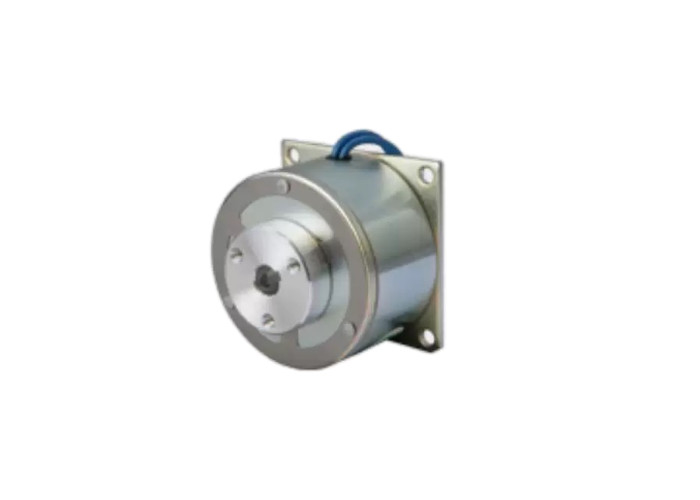

Freno micro elettromagnetico AMB

Tipo 25, tipo 5, tipo 10, tipo 20, tipo 40, tipo 80.

Torsione: 0,25 - 8 N·m.

Modello AMB 2.5 5 10 20 40 80
Torsione di attrito statico [N·m] 0.25 0.5 1 2 4 8
Inerzia J × 10- 4[kg·m2] 0.035 0.055 0.103 0.193 0.495 1.05
Apertura dH8 6 6 8 10 12 15
Capo della chiave bE9×t+0.1 Due per sei.9 Due per sei.9 2.5 x 8.9 Quattro per undici.5 4 per 13.5 5×17
Direzione circonferenziale A 35 40 46 51 61 70
B 22 22 26 31 36 40
C 42 48 56 63 74 84
DH7 15 15 22 26 28 32
E M3 M3 M4 M4 M5 M5
F 35 40.2 46.2 53 61 70.2
H 3.3 3.3 4.5 4.5 5.3 5.3
J 15.7 15.7 23 27.2 29.4 33.7
Direzione assiale L 31 31 39.8 44.3 50.5 53.5
M 3.5 3.5 3.5 4.2 4.2 4.2
N 1.15 1.15 1.15 1.35 1.35 1.35
Q. 1.4 1.4 1.4 1.4 1.9 1.9
R 21.8 21.8 27.55 30.05 34.5 35.5
S 0.15 ~ 0.25 0.15 ~ 0.25 0.2~0.3 0.2~0.3 0.25 a 0.35 0.25 a 0.35
T 9 9 12 14 15.7 17.7
U 3 3 4 5 5 5
Massa [g] 125 170 255 370 600 850

Impressore di rettifica a onda completa monofase di serie AM Miniatura di freno di frizione elettromagnetica 1

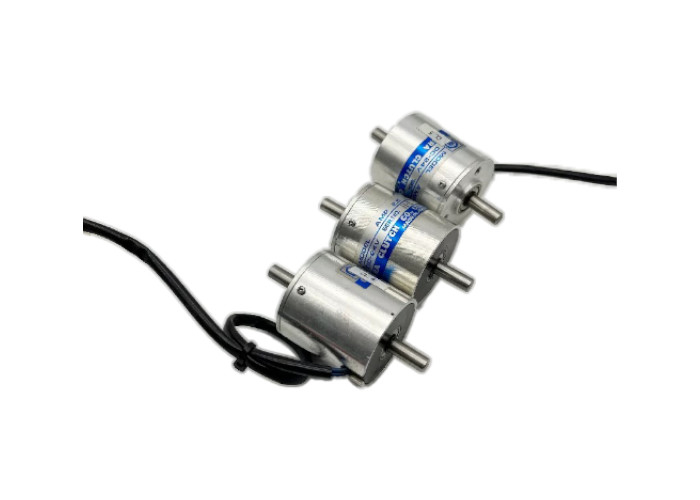

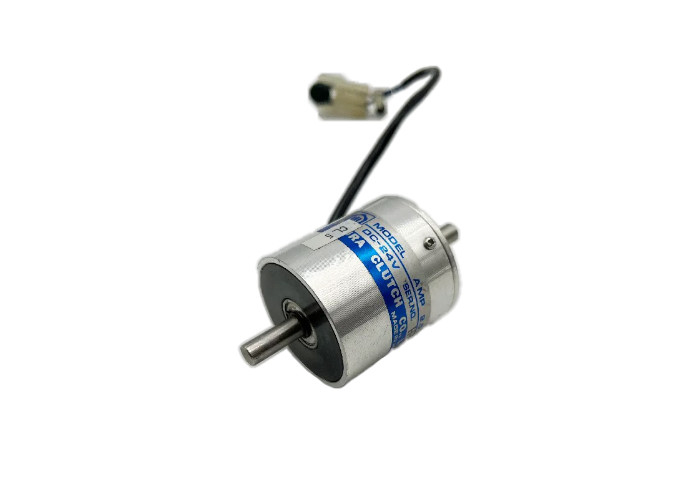

Dispositivo di frizione micro elettromagnetica AMP

Tipo 2.5, Tipo 5, Tipo 10, Tipo 20

Torsione: 0,25 - 2 N·m

Modello AMP 2.5 5 10 20
Torsione di attrito statico [N·m] 0.25 0.5 1 2
Inerzia J × 10- 4[kg·m2] lato del rotore 0.053 0.110 0.203 0.413
Lato dell'armatura 0.033 0.055 0.090 0.185
diametro dell'albero dH7 6 6 8 10
Direzione circonferenziale A 38.5 44.5 51.5 56.5
Bh8 18 18 26 32
C 28 30 40 43
D M4 M4 M4 M5
E 6 6 6 8
Direzione assiale L 74 76 95 109
M 40 42 52 60
N 16 16 20 23
P 2 2 3 3
Massa[g] 200 280 465 650

Impressore di rettifica a onda completa monofase di serie AM Miniatura di freno di frizione elettromagnetica 2

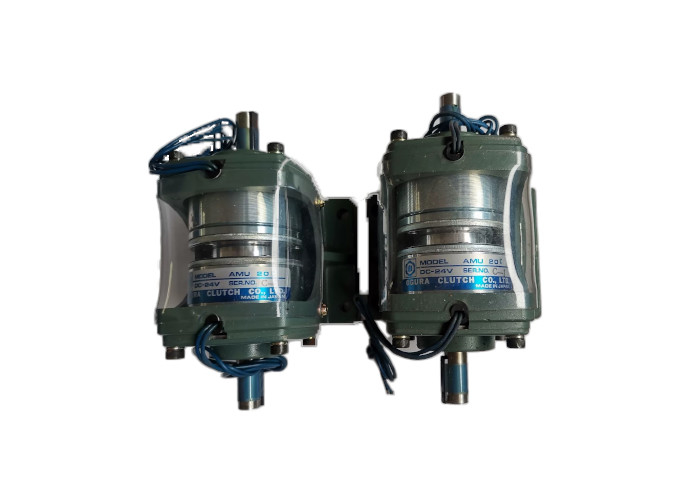

Sistema di accoppiamento/freno micro elettromagnetico AMU-C [con copertura protettiva]

Tipo 2.5, Tipo 5, Tipo 10, Tipo 20, Tipo 40, Tipo 80.

Torsione: 0,25 - 8 N·m.

Modello AMU 2.5C 5C 10C 20C 40C 80C
Torsione di attrito statico [N·m] 0.25 0.5 1 2 4 8
Inerzia J × 10- 4[kg·m2] lato del rotore 0.050 0.068 0.148 0.290 0.718 1.30
Lato dell'armatura 0.063 0.113 0.208 0.390 1.04 2.19
diametro dell'albero dH7 6 6 8 10 12 15
chiave bh8×t- Zero.15 Due per sei.9 Due per sei.9 2.5 x 8.9 Quattro per undici.5 4 per 13.5 5×17
Direzione circonferenziale A 54.5 61.5 69 77 93 105
B 66 72 84 90 106 120
C 56 62 70 78 90 100
D 31.5 35.5 40 45 56 63
E 6 7 9 10 11 12
F 5.5 5.5 6.5 6.5 8.5 8.5
Direzione assiale L 100 100 124 139 166 174
M 50 50 62 69 80 86
N 40 40 45 50 60 70
P 30 30 39.5 44.5 53 52
Q. 9 9 11 12 13 14
R 16 16 20 23 30 30
T 14 14 18 20 20 25
Massa[g] 400 545 890 1500 2080 2870



Tabella delle prestazioni [caratteristiche operative]

Tipo AM.Tipo 2.5, Tipo 5, Tipo 10, Tipo 20, Tipo 40, Tipo 80.

Modello Torsione di attrito statico (N · m) Coil (20 °C) Tempo di attrazione del magnete (ms) Tempo di aumento della coppia (ms) Tempo di rilascio dell'armatura (ms)
Voltaggio [DC-V] Corrente (A) Resistenza (Ω) Potenza (W) Costante di tempo (ms)
AMC2.5 0.25 24 0.13 192 3 5 11 15 16
AMB2.5 4 10 15
AMC 5 0.5 0.17 144 4 8 12 17 20
AMB 5 7 13 20
AMC 10 1 0.25 96 6 11 18 27 25
AMB 10 10 17 25
AMC 20 2 0.26 94 6.1 13 20 35 25
AMB 20 11 21 26
AMC 40 4 0.38 64 9 26 35 55 45
AMB 40 19 32 40
AMC 80 8 0.48 50 11.5 33 39 60 48
AMB 80 24 37 52



Tabella delle prestazioni [carico di lavoro].

Tipo AM.Tipo 2.5, Tipo 5, Tipo 10, Tipo 20, Tipo 40, Tipo 80.

Modello

AMC·AMB
AMP·AMU-C

 Distanza libera massima regolabile [mm]. Fabbricazione di apparecchiature per il controllo delle emissioni carico di lavoro totale massimo [J]. Velocità di rotazione ammissibile [r/min].
2.5 0.4 2.8 8.7 3600
5 0.45 4.5 1.4
10 0.55 7.5 2.3
20 0.6 1.2 3.8
40 0.7 1.8 5.8
80 0.7 2.7 8.5

Impressore di rettifica a onda completa monofase di serie AM Miniatura di freno di frizione elettromagnetica 3

Scenari applicabili:

I prodotti della serie AM sono ampiamente utilizzati in situazioni che richiedono un controllo preciso e un rapido inizio-arresto a causa della loro elevata precisione, risposta rapida e non c'è disegno di apertura inversa.nei settori delle apparecchiature di automazione, robot, strumenti medici, macchinari tessili, attrezzature per ufficio, ecc., è possibile vedere la presenza di prodotti della serie AM.e garantire la precisione della posizione in queste applicazioni.

Funzione del prodotto:

Azione ad alta sensibilità:in grado di generare e rilasciare rapidamente coppia, ottenendo un controllo di azione preciso.

Nessuna autorizzazione di ritorno:Adottando una modalità di azionamento a piattaforma di molla, non vi è alcuna liberazione inversa nella direzione di rotazione e la rotazione è liscia con basso rumore.

Forte dissipazione del calore:Con un'ottima capacità di dissipazione del calore, garantisce un funzionamento stabile a lungo termine senza compromettere le prestazioni.

Buona durata:I materiali di alta qualità e la progettazione dei processi garantiscono la lunga durata del prodotto.

Facile da installare:La direzione di installazione è libera e il giogo della frizione è sostenuto da cuscinetti, rendendo il processo di installazione semplice e veloce.

Selezione di modelli multipli:Fornisce più modelli per soddisfare i requisiti di coppia e installazione in diversi scenari di applicazione.

Supporto e servizi



  • Assistenza clienti 24 ore su 24, 7 giorni su 7, per rispondere a tutte le domande.
  • Consulenza di esperti in materia di selezione dei prodotti e di risoluzione dei problemi.
  • Informazioni dettagliate sul prodotto e materiali di formazione.
  • Garanzia e riparazione completa.
  • Aggiornamenti e aggiornamenti dei prodotti.

Imballaggio e spedizione

Il freno a frizione elettromagnetica in miniatura della serie AM è confezionato e spedito in una scatola di cartone progettata per mantenere il prodotto sicuro e protetto durante il trasporto.La scatola ha un inserto di taglia personalizzata per adattare il prodotto in modo sicuroAll'interno della scatola, il prodotto è avvolto in una busta a bolle e un rivestimento di schiuma per fornire ulteriore ammortizzazione e protezione.Un biglietto di confezione e eventuali materiali promozionali sono inclusi nel pacco.Il pacco viene quindi spedito tramite un corriere affidabile come UPS o FedEx. Le informazioni di tracciamento vengono fornite al cliente per seguire il progresso del pacco.I tempi di consegna variano a seconda del metodo di spedizione scelto e della destinazione.
